Description

4-Achs CNC Portal-Maschine mit FLEX5axis;

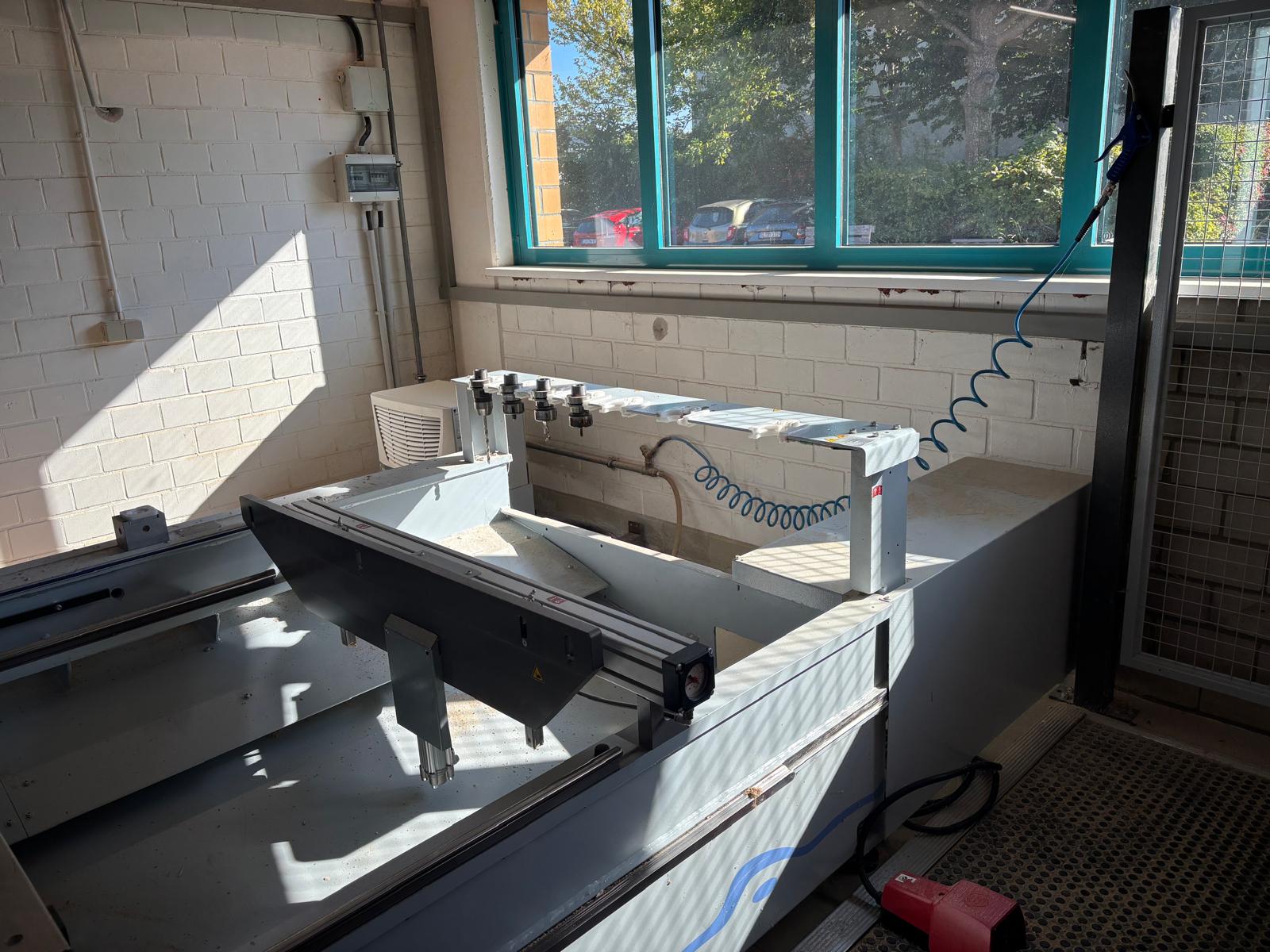

Konsolentisch mit 8 verschiebbaren Konsolen, je 2 Saugern, Seiten- und Längsanschlagbolzen,
LED Positionsanzeige für Vakuumsauger
10 Stk Aushubschienen, Anschluß für Power-Clamp, Vakuumanschluß für Schablonen
WERKSTÜCKPARAMETER:
– Werkstücklängen max:
Alle Aggregate Einzel 3300 mm Pendel max. 1740 mm
WZ-Durchm. 25 mm: Einzel 3475 mm Pendel max. 1915 mm
-Werkstückbreite: Anschlag vorn: 950mm alle Aggregate/ 1050 mm bei WZdrm 25mm
Anschlag hinten: bis 1400 mm / 1550 mm
– Werkstückdicke:
– Max. 250 mm inklusive Spannmittel
– Bis max. 60 mm mit Standardspanner
SICHERHEITS- UND SCHUTZEINRICHTUNGEN:EG-Konform; SICHERHEITSABSCHRANKUNG LINKS MIT TÜRE
rechts und hinten : Wandaufstellung!; vorn: Trittmatten
Supportbestückung:
12 kW Haupt-Spindel, flüssigkeitsgekühlt bis 24.000 U/min; C-Achse mit Flex5-axis Verstellung
und Flex5axis Aggregat
und 14-fach WZW (Teller) + 5-fach Linearwechsler seitlich
Bohrkopf 16 Spindeln (V12/H4X/H2Y/S0/90°)
WERKZEUGÜBERGABEPLATZ
KÜHLMITTELBEHÄLTER FÜR BEARBEITUNGSSPINDEL
2 VAKUUMPUMPEN 140/168 M3/H
Steuerung: POWERCONTROL PC85 mit STEUERUNGSSYSTEM POWERTOUCH;
DOKU.- UND STEUERUNGSTEXTE: DEUTSCH
Lieferung ausschließlich abgebildeter Werkzeuge und HSK-Aufnahmen!
