Description

Einseitige Kantenanleimmaschine zum Bearbeiten
von geraden Werkstückkanten und zum Anleimen
und Nachbearbeiten von verschiedenen Kantenmaterialien
im Längs- und Querdurchlauf.

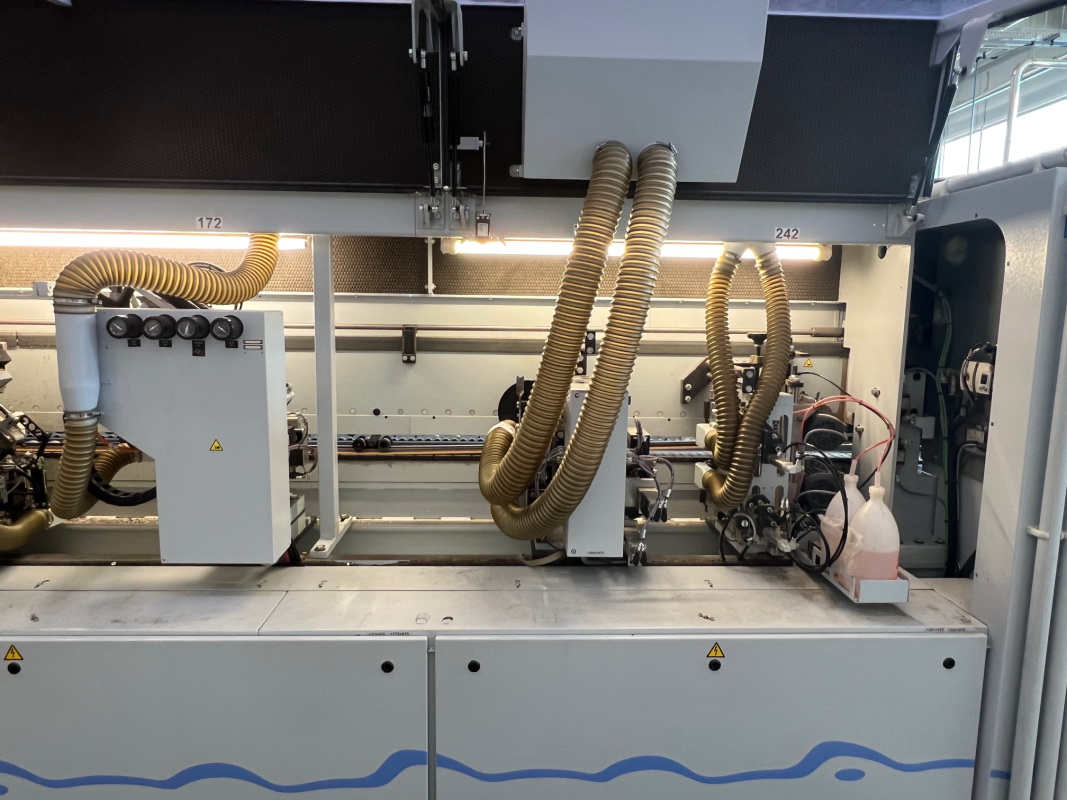

ÜBERSICHT DER AGGREGATEBESTÜCKUNG:
– TRENNMITTELSPRÜHAGGREGAT
– FÜGEFRÄSAGGREGAT
– VERLEIMTEIL A20 MIT 2 ROLLEN
– KAPPAGGREGAT HL84
– VORFRÄSAGGREGAT
– FORMFRÄSAGGREGAT FK11 MANUELL
– FREIPLATZ UNIFRÄSAGGREGAT
– PROFILZIEHKLINGE PN10
– FINISHAGGREGAT

1. GRUNDMASCHINE:
– Maschinenständer durchgehend, zum Aufbau der Bearbeitungseinheiten
– Festanschlagseite links
– Lackierung Grau RDS 240 80 05
– Einlauflineal verstellbar
– Einlaufsperre pneumatisch gesteuert
– Oberdruck: Verbundkeilriemen angetrieben
– Höhenverstellung manuell
– Positionsanzeige digital
– Werkstücktransporteinrichtung:
– Transportkette mit Gummiauflage, 80 mm breit
– Gehärtete Präzisionslauf- und Führungsflächen
– Magnetisch gebremste Transportkette
– Werkstückauflage mit Rollenschiene, ca. 800 mm ausziehbar
– Lärmschutz für Füge- und Aggregateteil mit Einzelabsaugung
– Vorschub ¦ 18 – 25 m/min
– Vorschub max. mit FK11 ¦ 20 m/min
– Arbeitshöhe ¦ 950 mm
– Pneumatikanschluss ¦ 7-8 bar
– Gesamtlänge ¦ 7755 mm

2. WERKSTÜCK- UND KANTENPARAMETER:
– Werkstückbreite min:
– Bei Werkstückdicke 12-22 mm ¦ 60 mm*
– Bei Werkstückdicke 23-40 mm ¦ 105 mm*
*Abhängig von der Werkstücklänge

– Werkstücküberstand ¦ 30 mm
– Werkstückdicke ¦ 12 – 40 mm
(Werkstückdicke optional) ¦ 8 – 60 mm
– Kantenmaterial Rolle ¦ 0,3 – 3 mm
– Kantenquerschnitt max:
– Bei PVC ¦ 135 mm²
– Bei Furnier ¦ 100 mm²
– Rollendurchmesser max. ¦ 830 mm
– Kantenmaterial Streifen ¦ 0,4 – 20 mm
– Kantenquerschnitt max:
– Bei Streifen ¦ 900 mm²

3. A G G R E G A T E B E S T Ü C K U N G
TRENNMITTELSRPÜHAGGREGAT OBEN/UNTEN:
FÜGEFRÄSAGGREGAT mit VERSTELLEINRICHTUNG FÜGEFRÄSEN AUTOMATISCH
VERLEIMAGGREGAT A20 MIT 2 ROLLEN
KAPPAGGREGAT FASE/GERADE HL84/0,8 KW
VORFRÄSAGGREGAT 1,5 KW
FORMFRÄSAGGREGAT FK11 MANUELL + WERKSTUECKFUEHRUNG FUER FK-GERAET
FREIPLATZ UNIFRÄSAGGREGAT UF10
PROFILZIEHKLINGE PN10

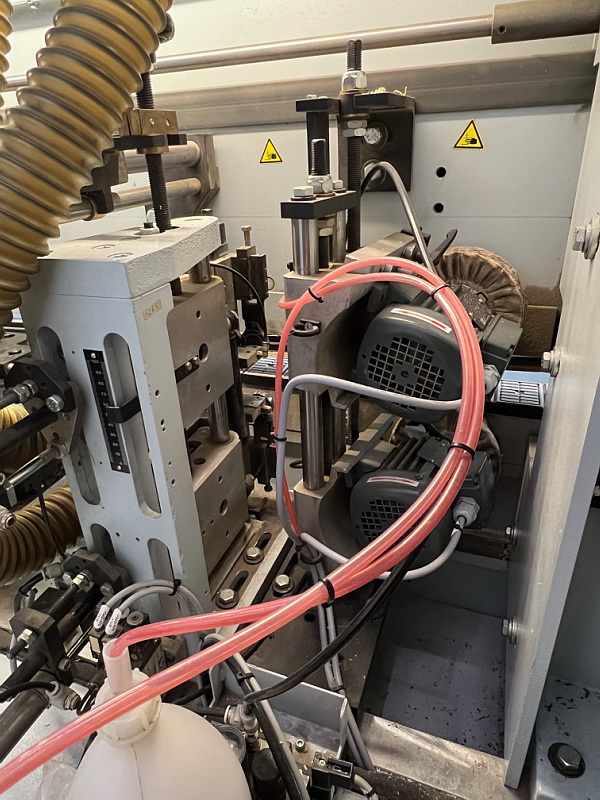

FINISHAGGREGAT bestehend aus:
– LEIMFUGENZIEHKLINGE Inklusive Hartmetallmesser
– SCHWABBELAGGREGAT
power control PC22
RÜSTEN IN DER LÜCKE ; DIAGNOSESYSTEM WOODSCOUT ; NETZWERKANSCHLUSS ETHERNET ;
FLEXIBLE KANTENFOLGESTEUERUNG SOFTWARE ; TELESERVICENET
SCHIEBESCHLITTEN
WERKSTÜCKAUFLAGE-SCHERENAUSFÜHRUNG
WERKSTÜCKDICKE 60 MM ANSTELLE 40 MM
FERNBEDIENUNG
VORINSTALLATION FÜR BOOMERANG ZHR
KOMPAKTVERLEIMAGGREGAT PU34 ANST. SCHMELZKLEBER
ERWEITERUNG MAGAZIN A6/A-E12/A20 AUF 6 ROLLEN
KANTENNIEDERHALTER STUFENLOS
AUTOMATIONSPAKET FASE/RADIUS AMBITION 2264/2274
MULTIZIEHKLINGE MN21 AUTOMATISCH

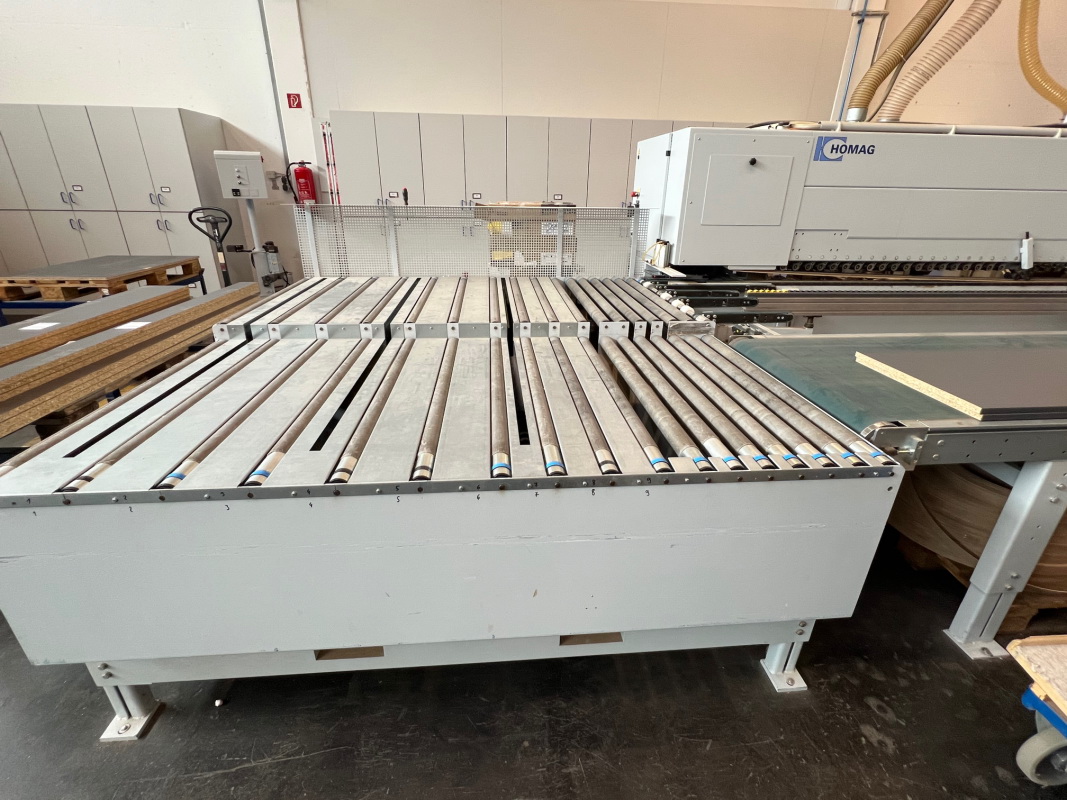

LIGMATECH ZHR01/L/085
Die Rückführung ZHR01 ermöglicht die Ein-Mann-
Bedienung an einseitigen Durchlaufmaschinen.
