Description

Einseitige Kantenanleimmaschine zum Bearbeiten von geraden Werkstückkanten und zum Anleimen
und Nachbearbeiten von verschiedenen Kantenmaterialien im Längs- und Querdurchlauf.
mit:

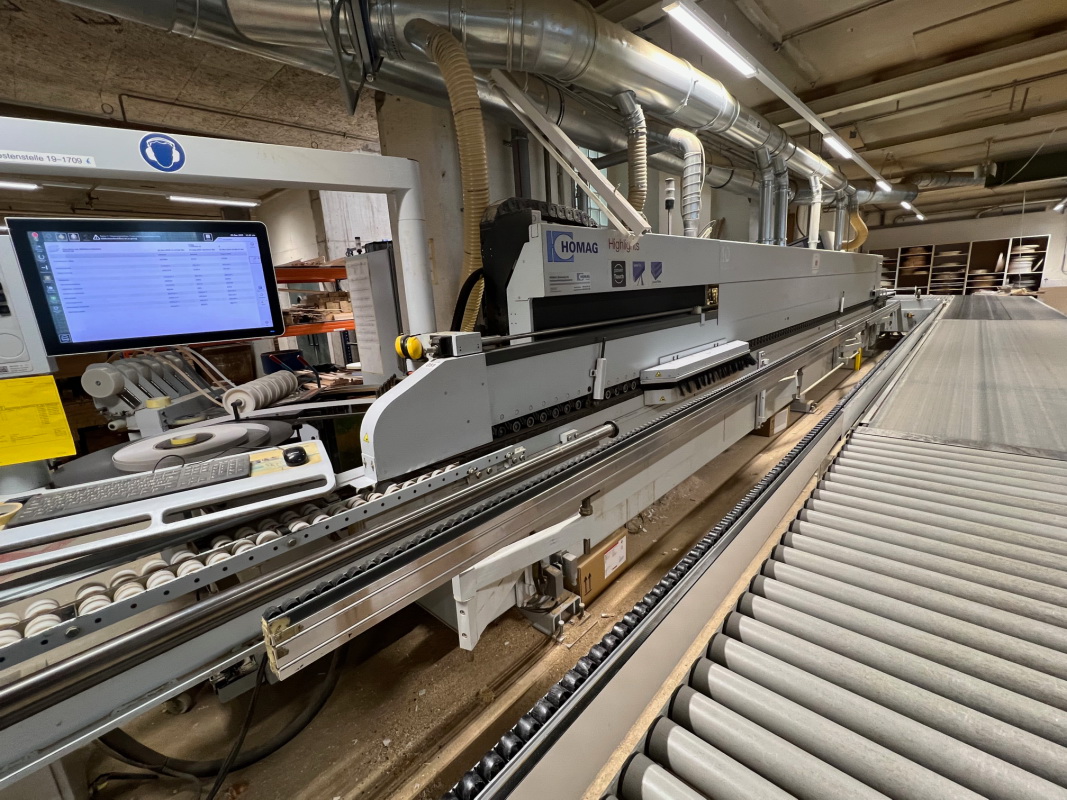

– Werkstückrückführung ZHR 05

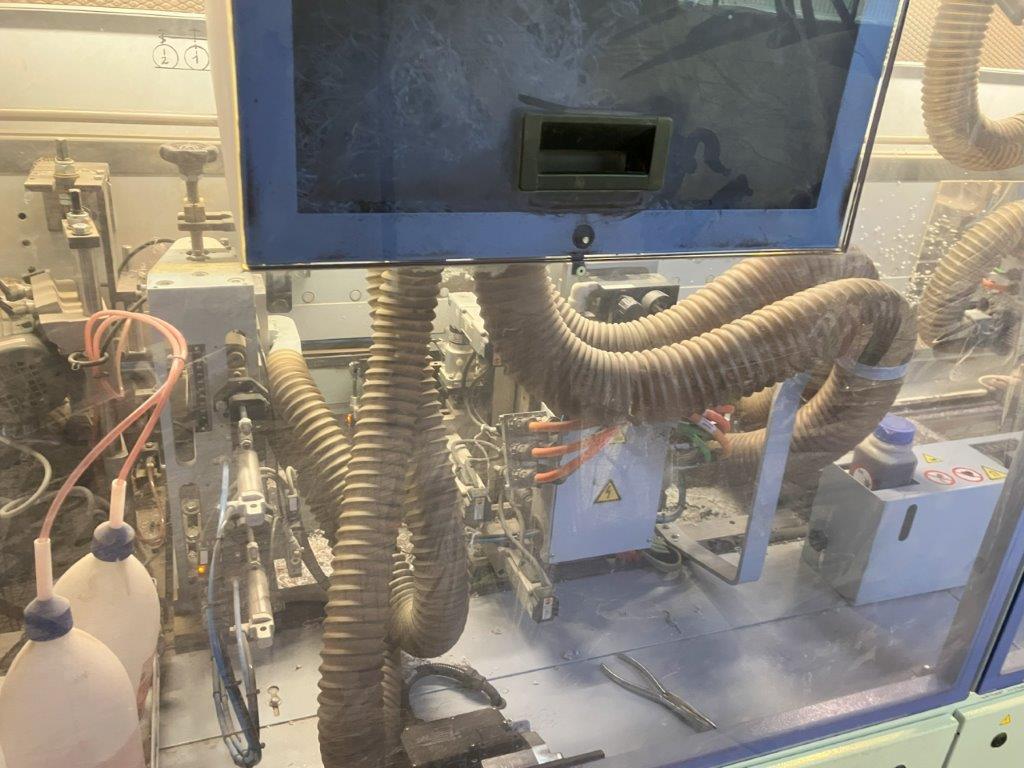

– 2 Verleimteile: PU-Verleimung PU65 mit Balti-Aufschmelzeinheit und Lasertec Aktiviereinheit Performance

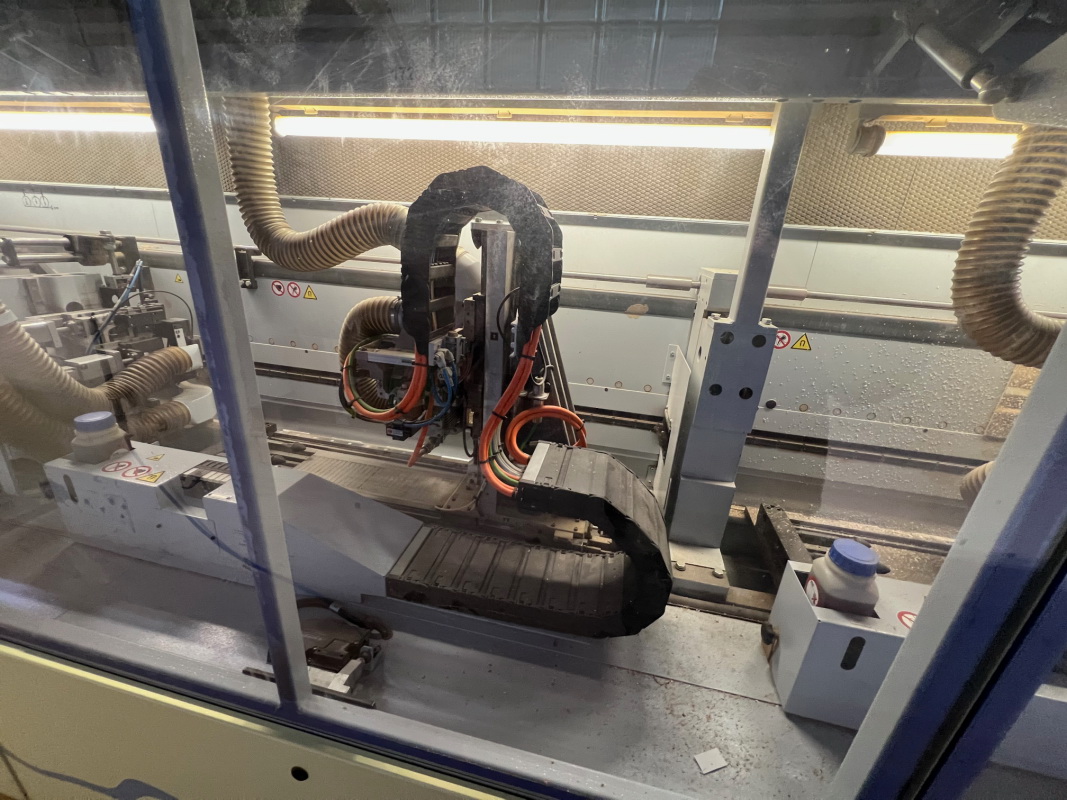

– 2* Formfräsaggregat FK 31 / 20takte Powertrim
-komplette Maschinenbeschreibung unter pdf

GRUNDMASCHINE:
– Maschinenständer durchgehend, zum Aufbau der Bearbeitungseinheiten
– Festanschlagseite links
– Lackierung Grau RDS 240 80 05
– Einlauflineal verstellbar
– Einlaufsperre pneumatisch gesteuert
– Oberdruck:
– Verbundkeilriemen angetrieben
– Höhenverstellung elektronisch
– Positionsanzeige digital
– Werkstücktransporteinrichtung:
– Transportkette mit Gummiauflage, 80 mm breit
– Gehärtete Präzisionslauf- und Führungsflächen
– Magnetisch gebremste Transportkette

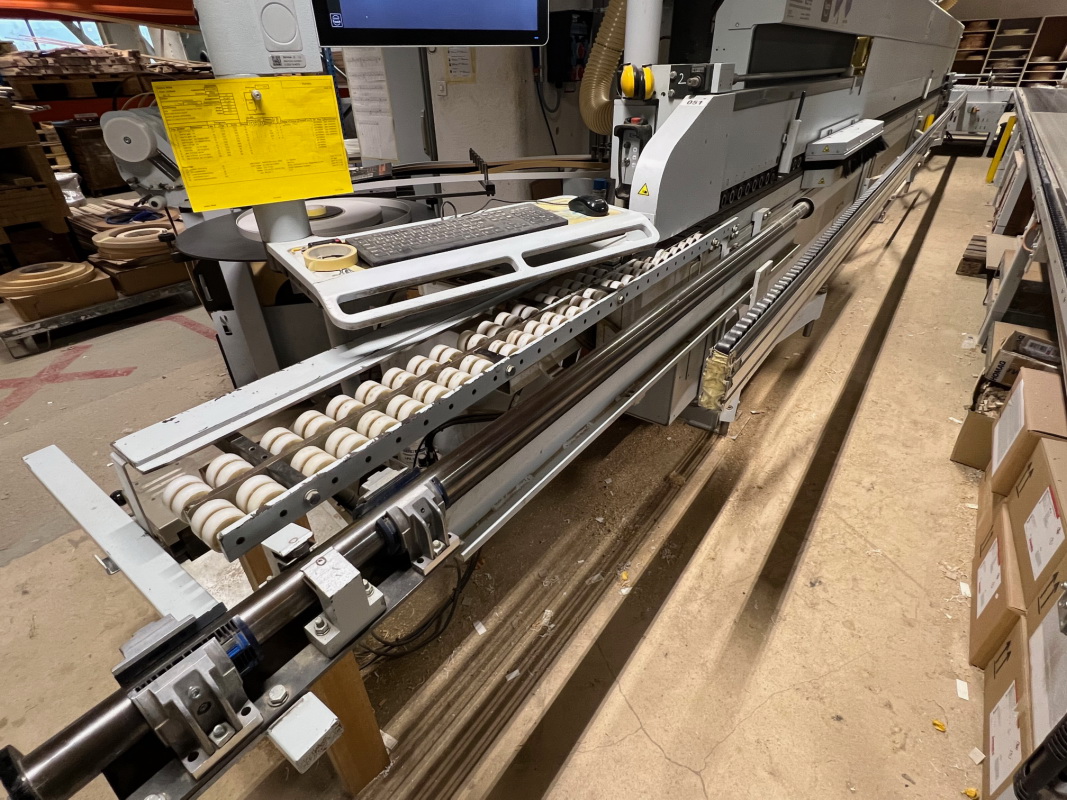

– Werkstückauflage mit Rollenschiene, ca. 800 mm ausziehbar
– Lärmschutz für Füge- und Aggregateteil mit Einzelabsaugung
– Für Homag Group:
– Vorschubverriegelung mit Verriegelungsplan und Verbindungskabel
– Notausverriegelung
– Vorschub ¦ 18 m/min
(Vorschub optional) ¦ 18-25/18-32 m/min
– Arbeitshöhe ¦ 950 mm
– Pneumatikanschluss ¦ 6 bar

WERKSTÜCK- UND KANTENPARAMETER:
– Werkstückbreite ohne Kante min:
– Bei Werkstückdicke 12-22 mm ¦ 60 mm*
– Bei Werkstückdicke 23-60 mm ¦ 100 mm*
*Abhängig von der Werkstücklänge
– Werkstücküberstand ¦ 30 mm
– Werkstückdicke ¦ 12 – 60 mm
(Werkstückdicke optional) ¦ 80/100 mm
– Kantenhöhe max.= Werkstückdicke¦ + 4 mm
– Kantenmaterial Rolle ¦ 0,3 – 3 mm
– Kantenquerschnitt max: ¦
– Bei PVC ¦ 135 mm²
– Bei Furnier ¦ 100 mm²
– Rollendurchmesser max. ¦ 830 mm
– Kantenmaterial Streifen ¦ 0,4 – 20 mm
– Kantenquerschnitt max: ¦
– Bei Streifen ¦ 900 mm²
– Für den Einsatz geeigneter Werkstoffe (Platten, Kleber, Kanten,
Reinigungsmittel,Lacke etc.) ist der Maschinenbetreiber verantwortlich
