Description

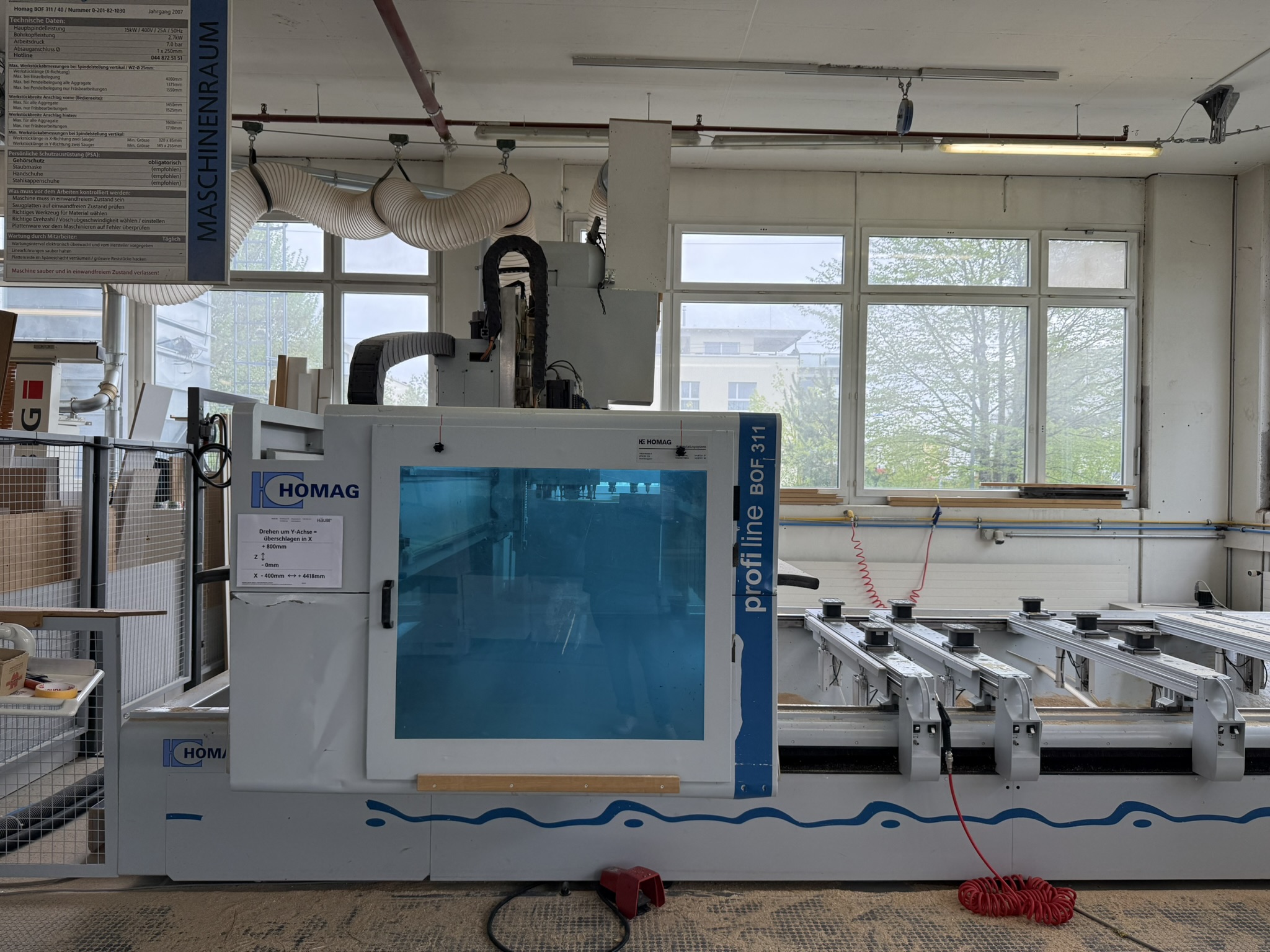

5-Achs CNC Kreuz-Support-Maschine;

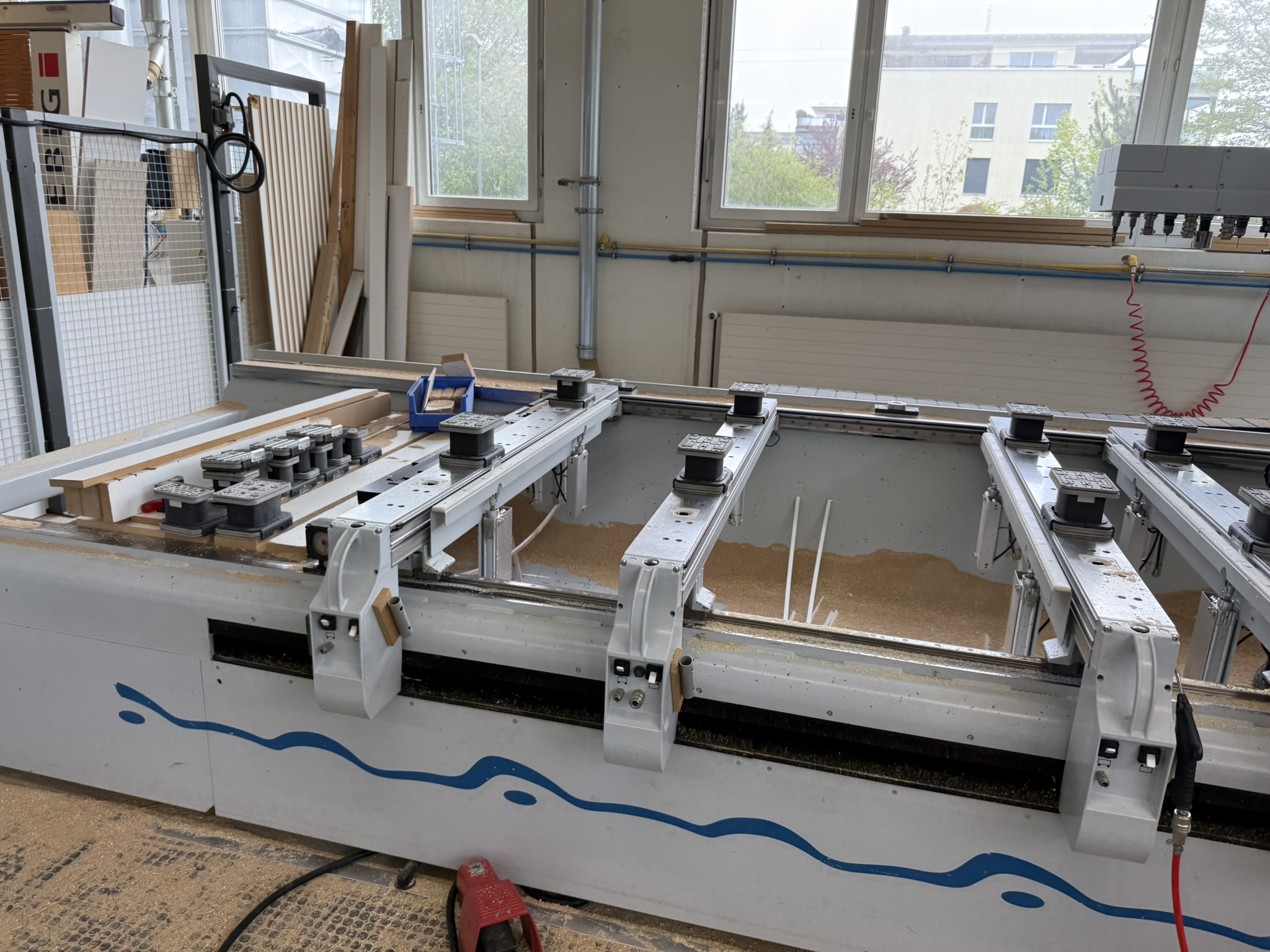

Konsolentisch mit 8 verschiebbaren Konsolen, je 2 Saugern, Seiten- und Längsanschlagbolzen,

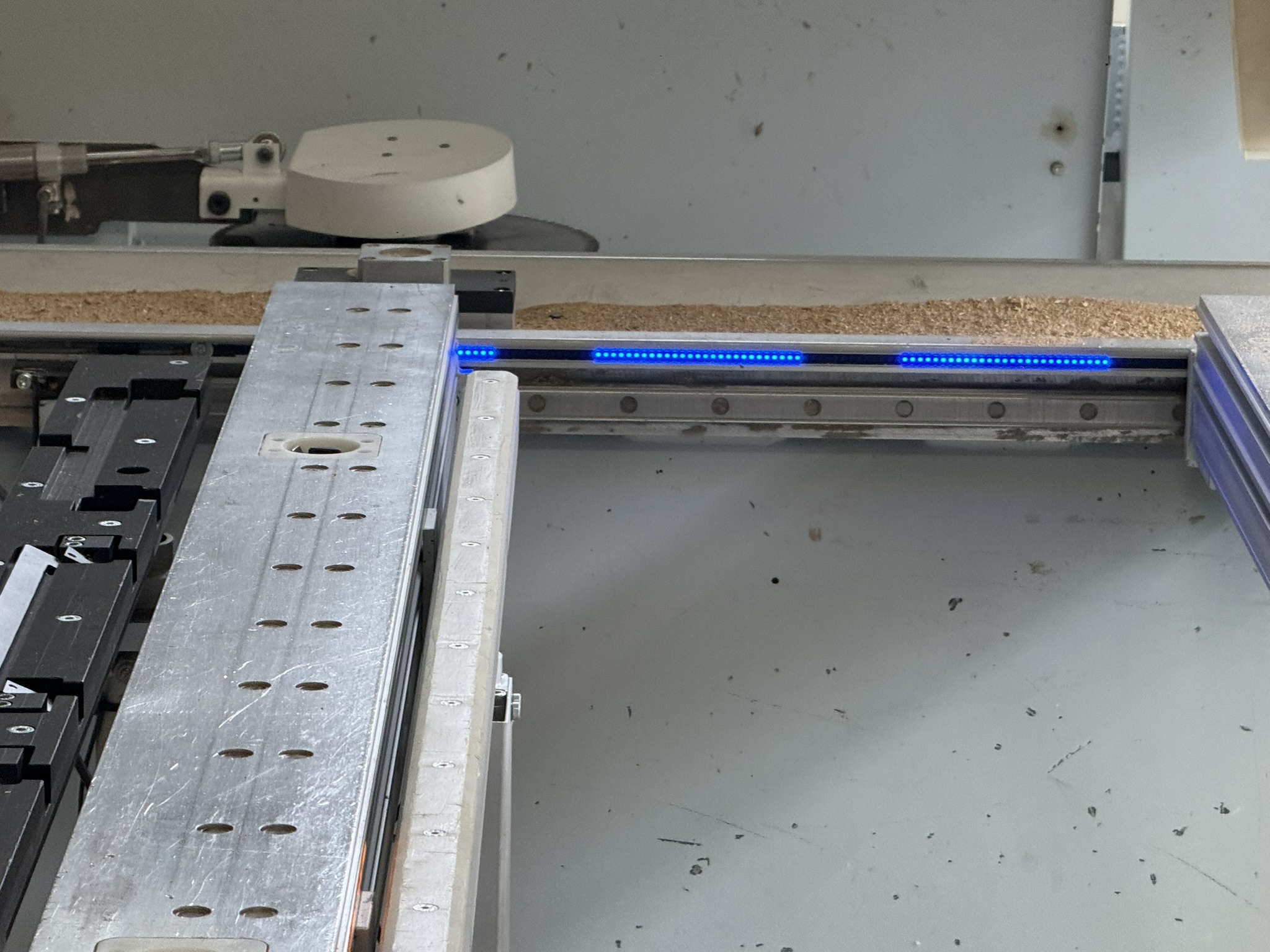

LED Positionsanzeige für Vakuumsauger
6 Stk Aushubschienen, Anschluß für Power-Clamp, Vakuumanschluß für Schablonen
WERKSTÜCKPARAMETER:
– Werkstücklängen max:
Alle Aggregate Einzel 4000 mm Pendel max. 1550 (1375) mm
WZ-Durchm. 25 mm: Einzel 3475 mm Pendel max. 1915 mm
-Werkstückbreite: Anschlag vorn: 1450 mm alle Aggregate/ 1525 mm bei WZdrm 25mm
Anschlag hinten: bis 1600 mm / 1730 mm
– Werkstückdicke:
– Max. 300 mm inklusive Spannmittel
– Bis max. 60 mm mit Standardspanner
SICHERHEITS- UND SCHUTZEINRICHTUNGEN:EG-Konform; SICHERHEITSABSCHRANKUNG RECHTS MIT TÜRE
links und hinten : Wandaufstellung!
Supportbestückung:

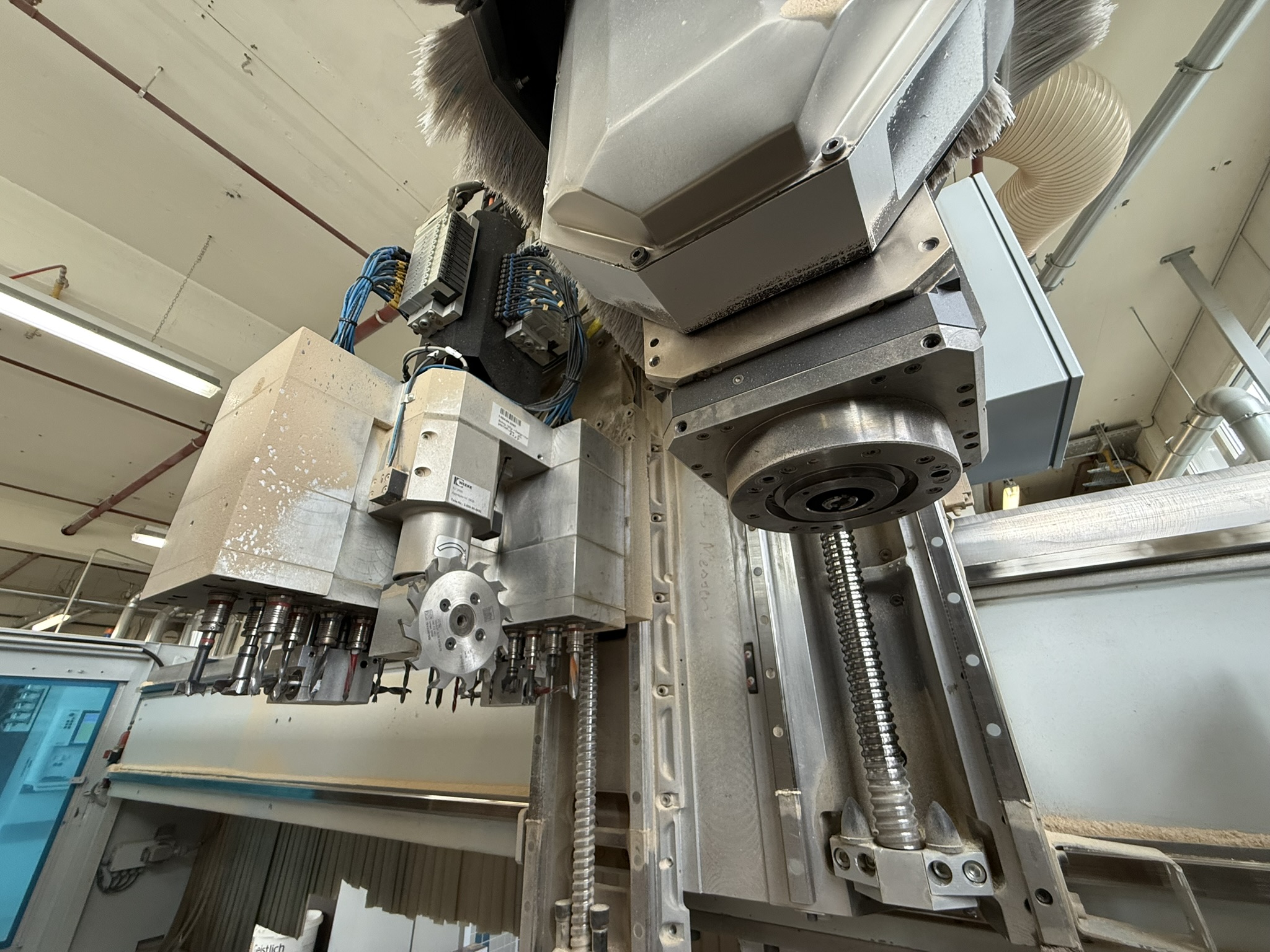

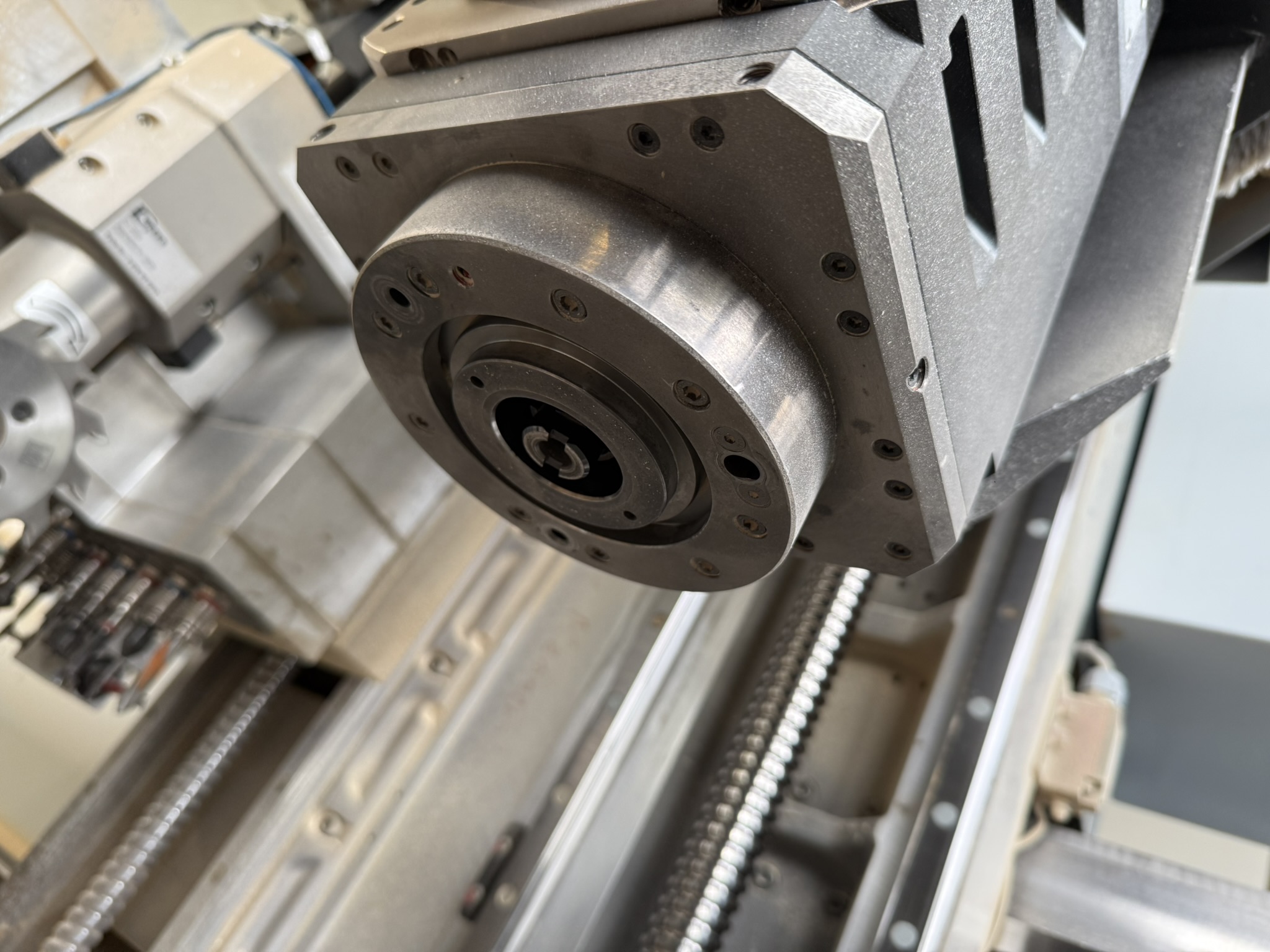

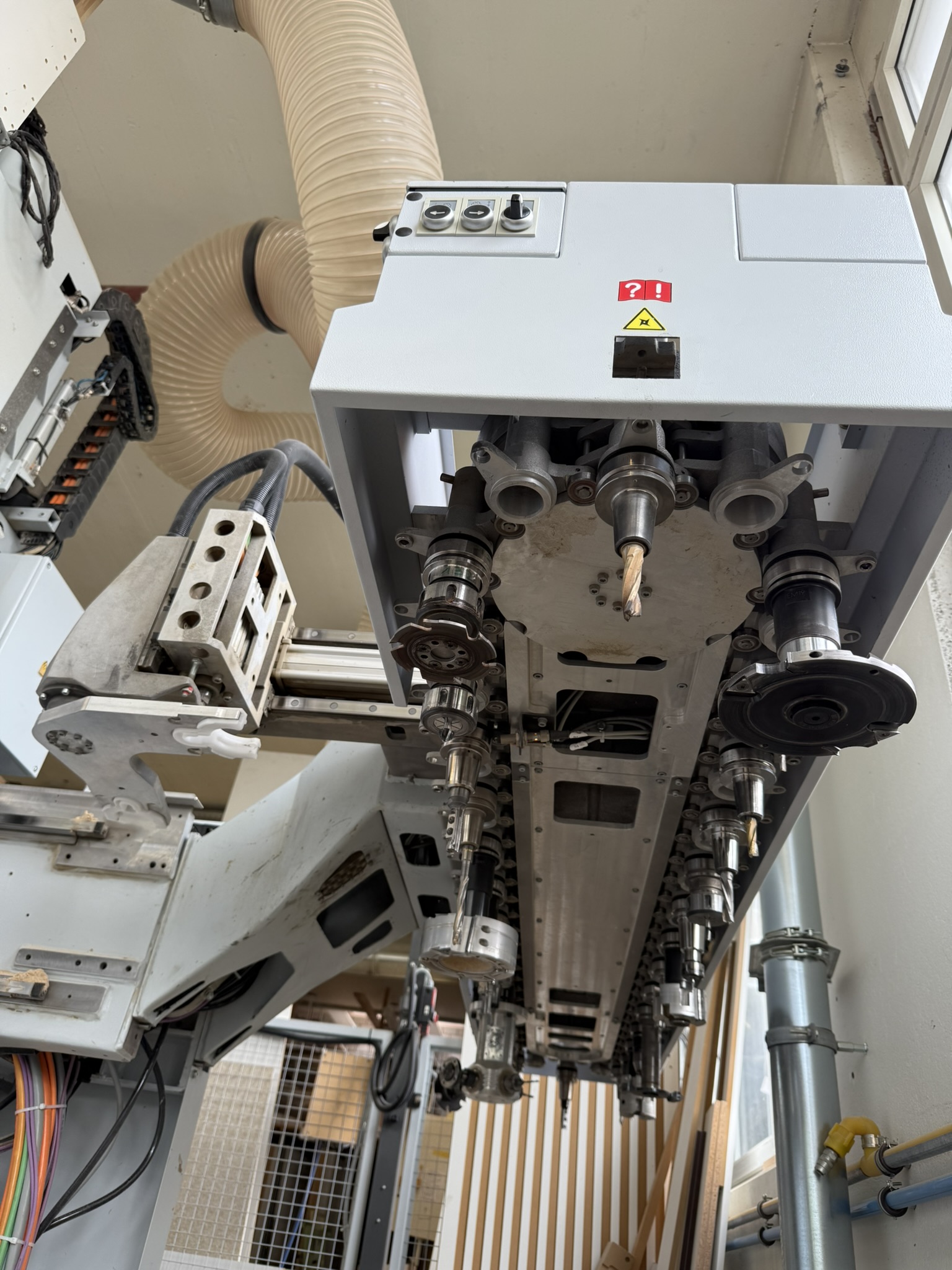

15 kW Drive5+ -Spindel und 30-fach WZW (Kette) bis 24.000 U/min, Schwingungssensor

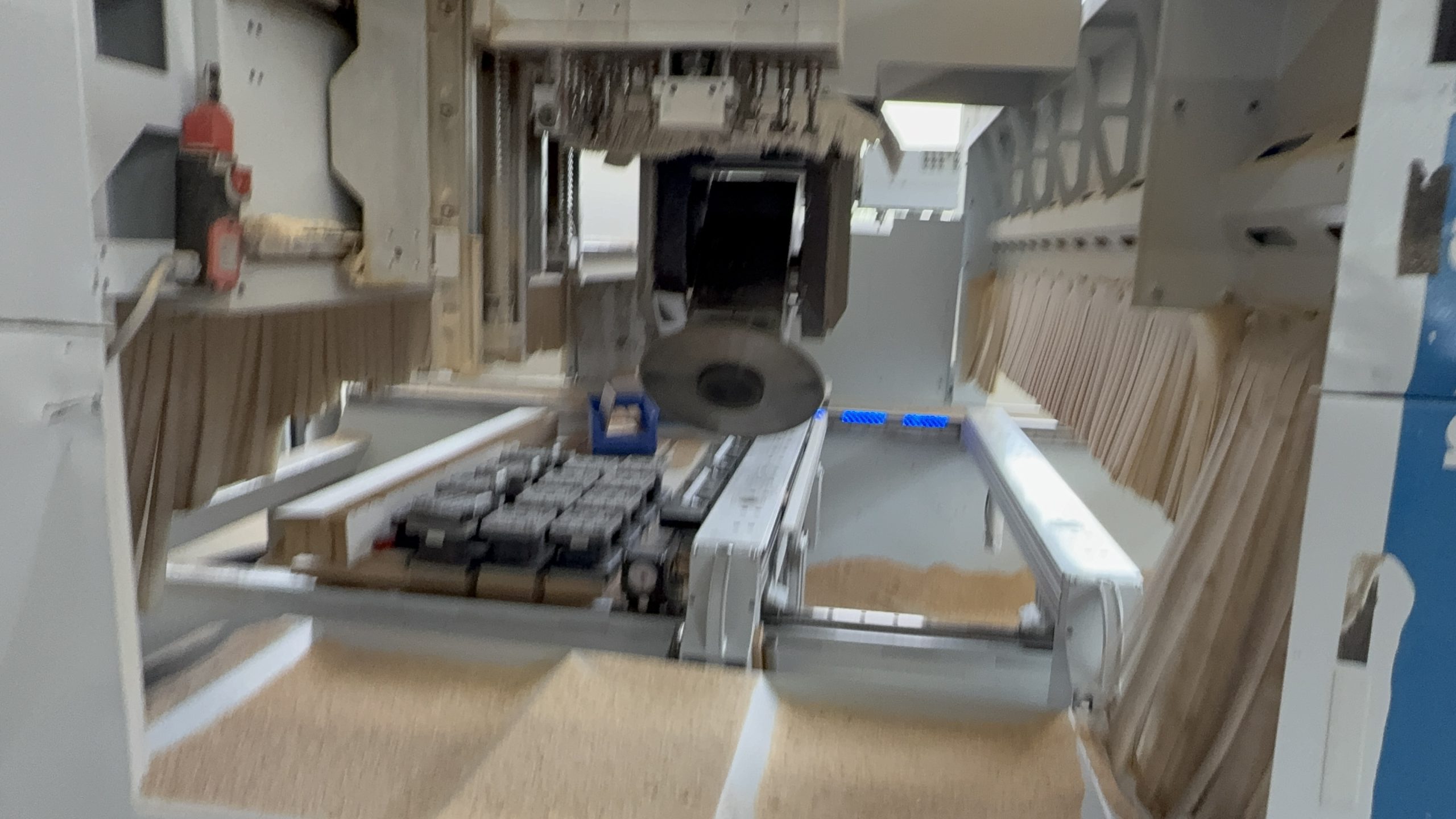

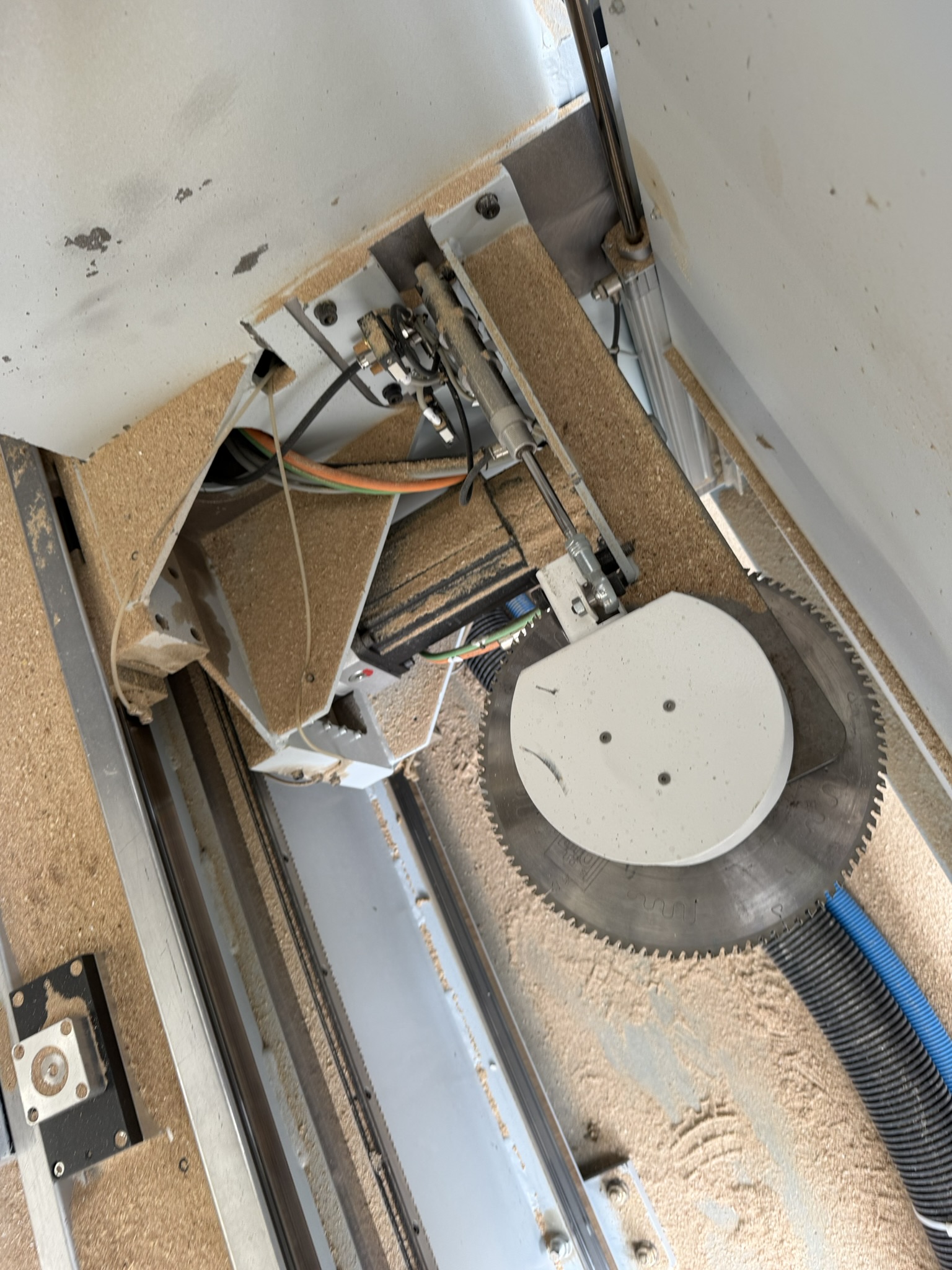

Pick-up Platz für Sägeblatt 350mm drm

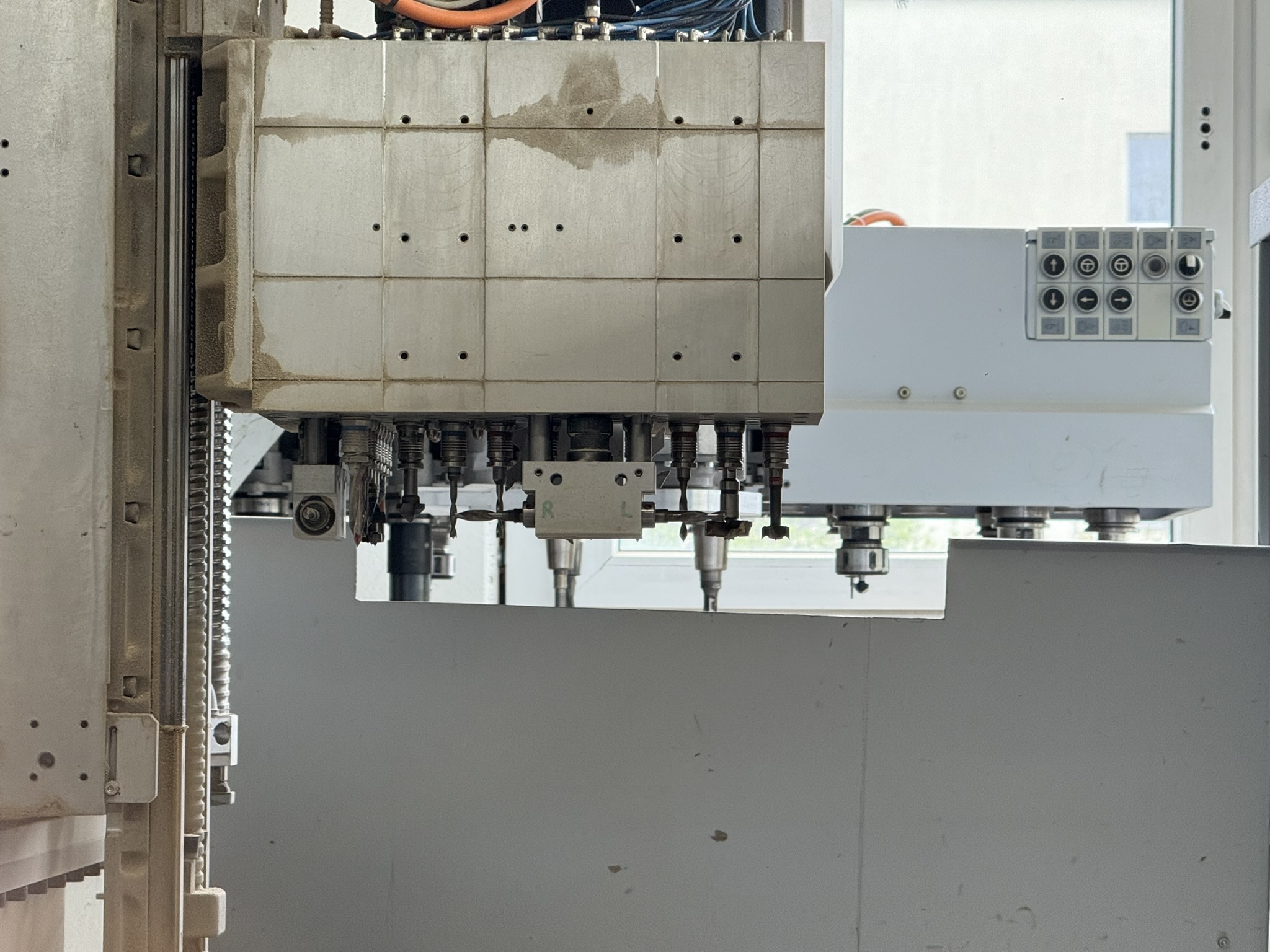

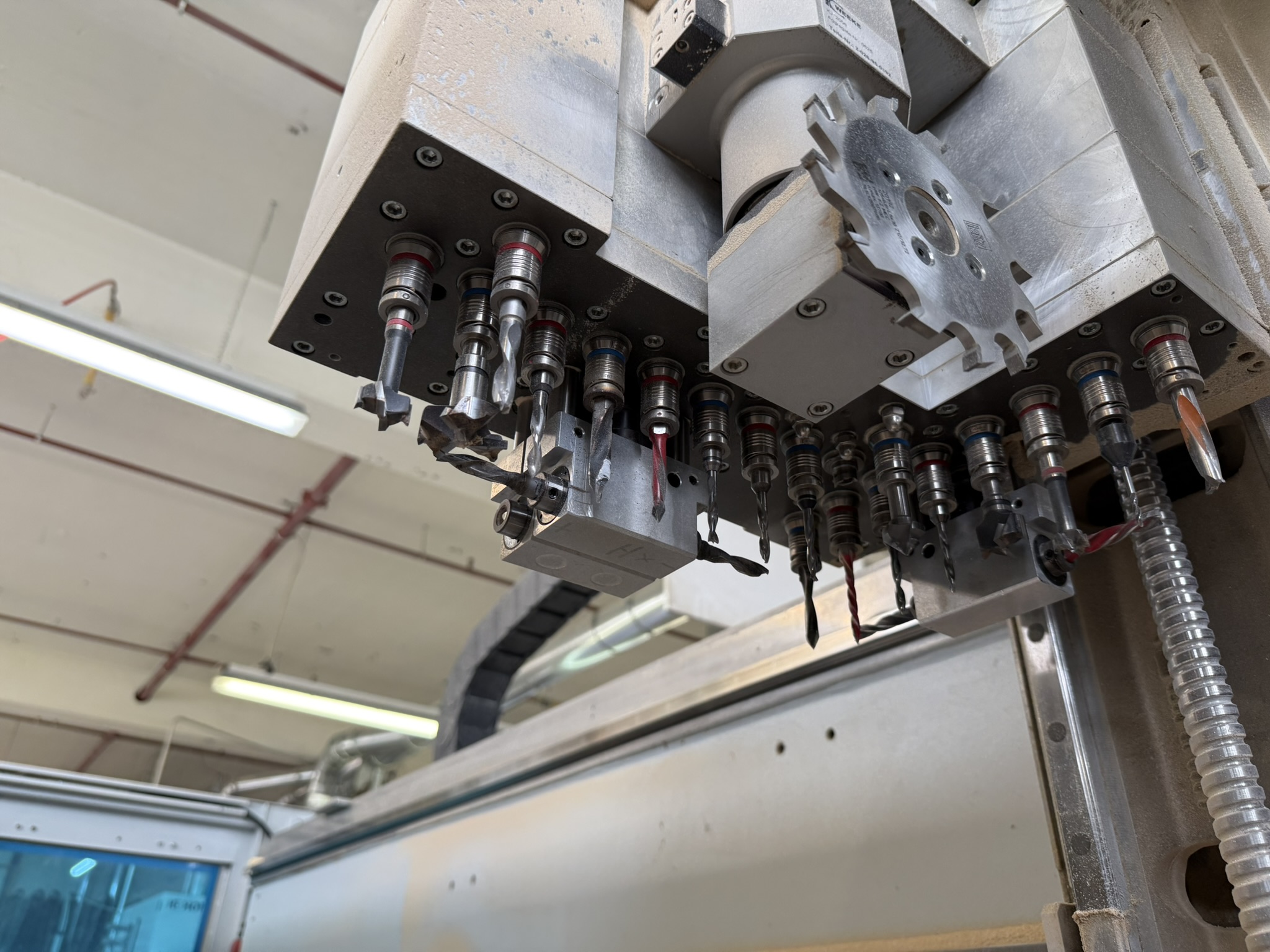

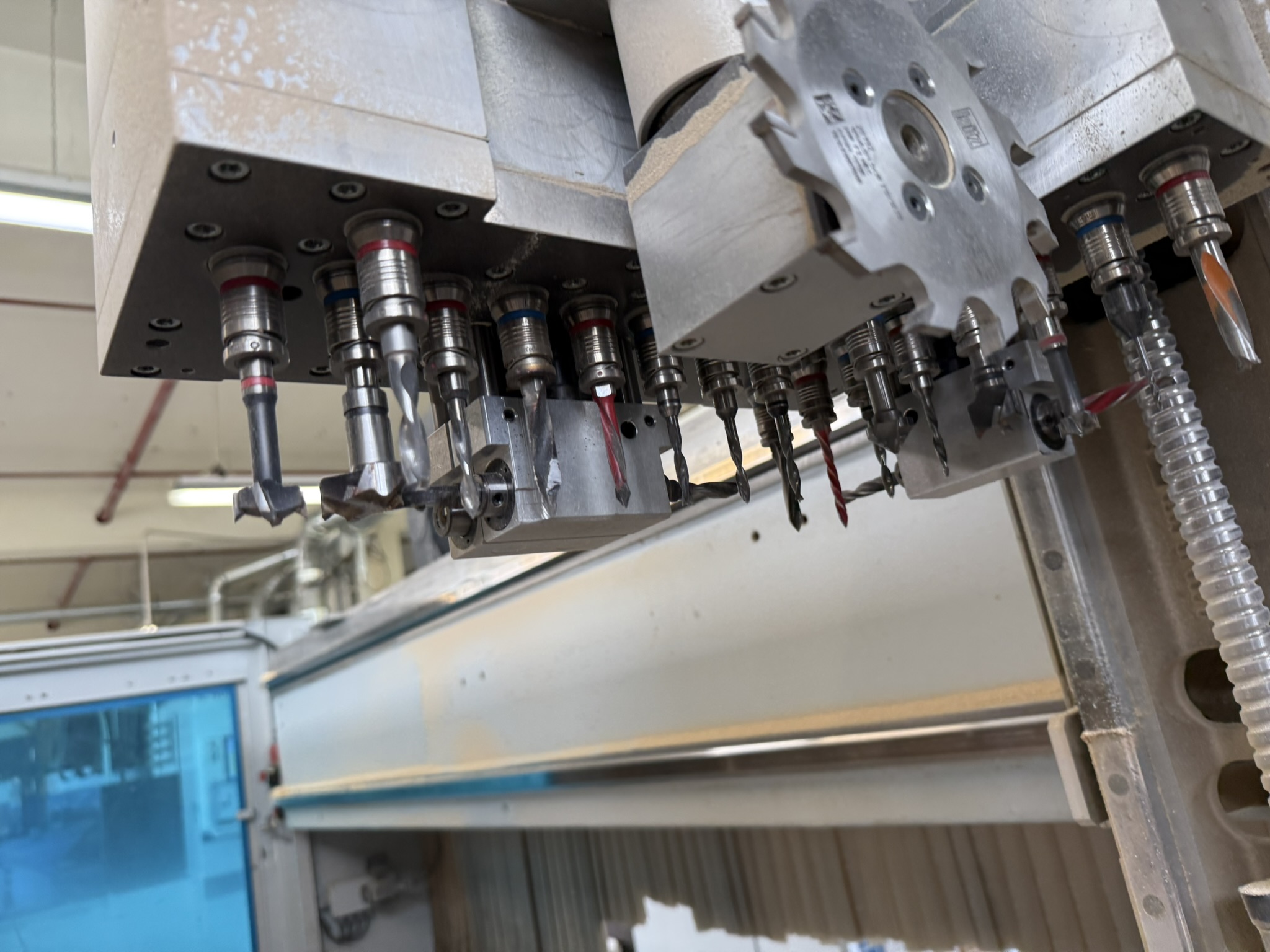

Bohrkopf 25 Spindeln (V19/H6/S0/90°)
AGGREGATESCHNITTSTELLE DRIVE5+
Spänetransportband
WERKZEUGÜBERGABEPLATZ

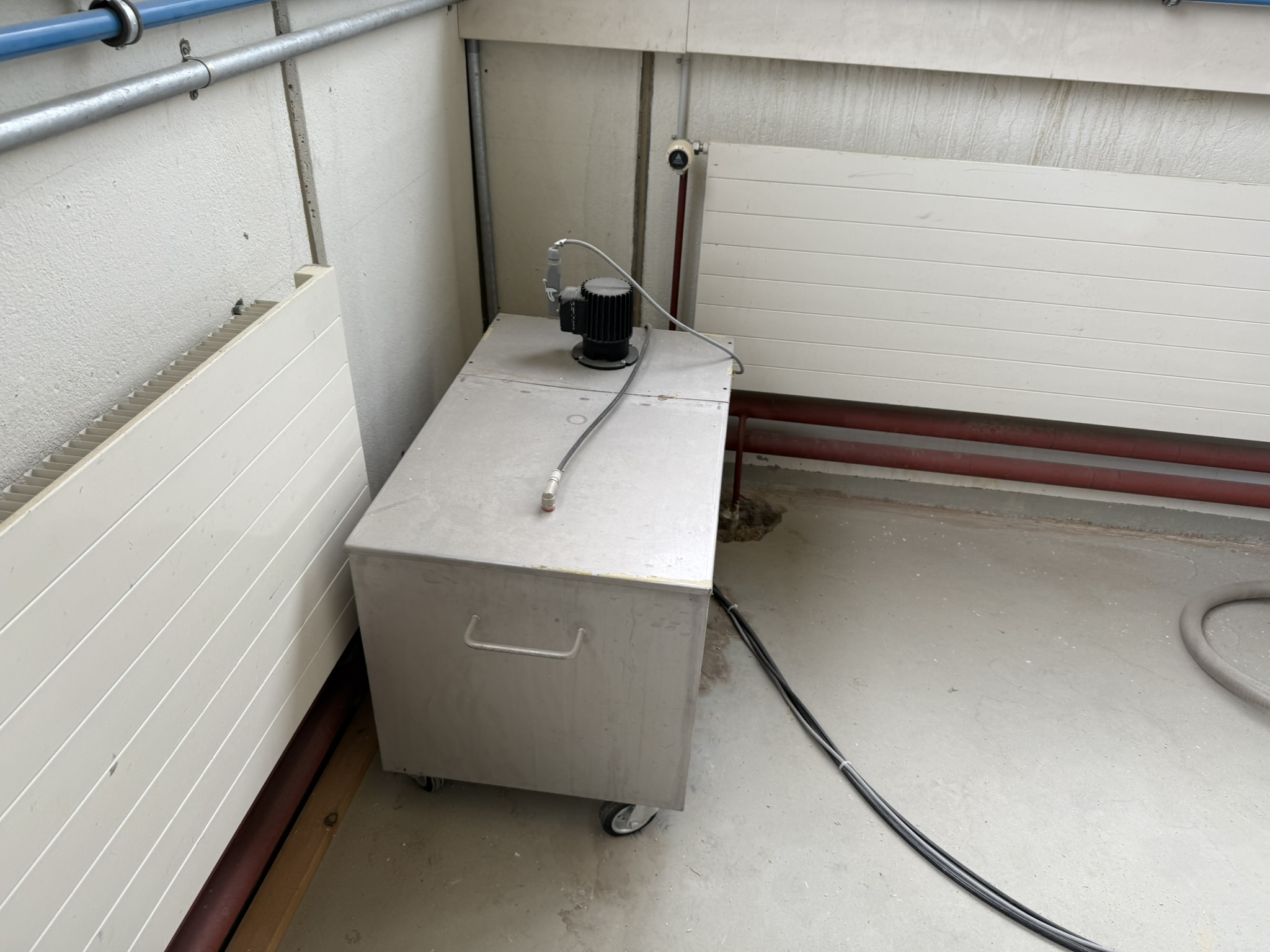

KÜHLMITTELBEHÄLTER FÜR BEARBEITUNGSSPINDEL

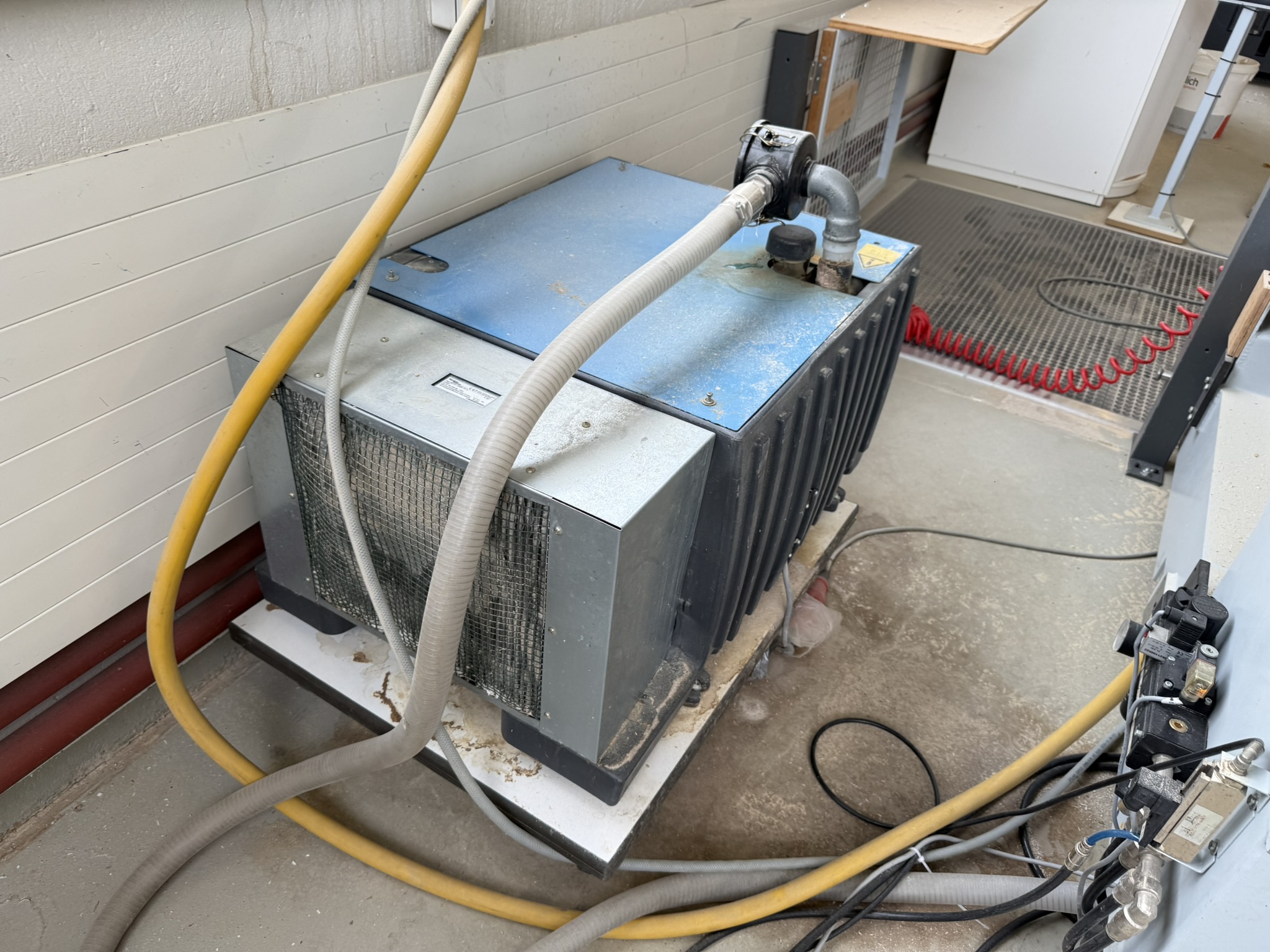

VAKUUMPUMPE 140 M3/H

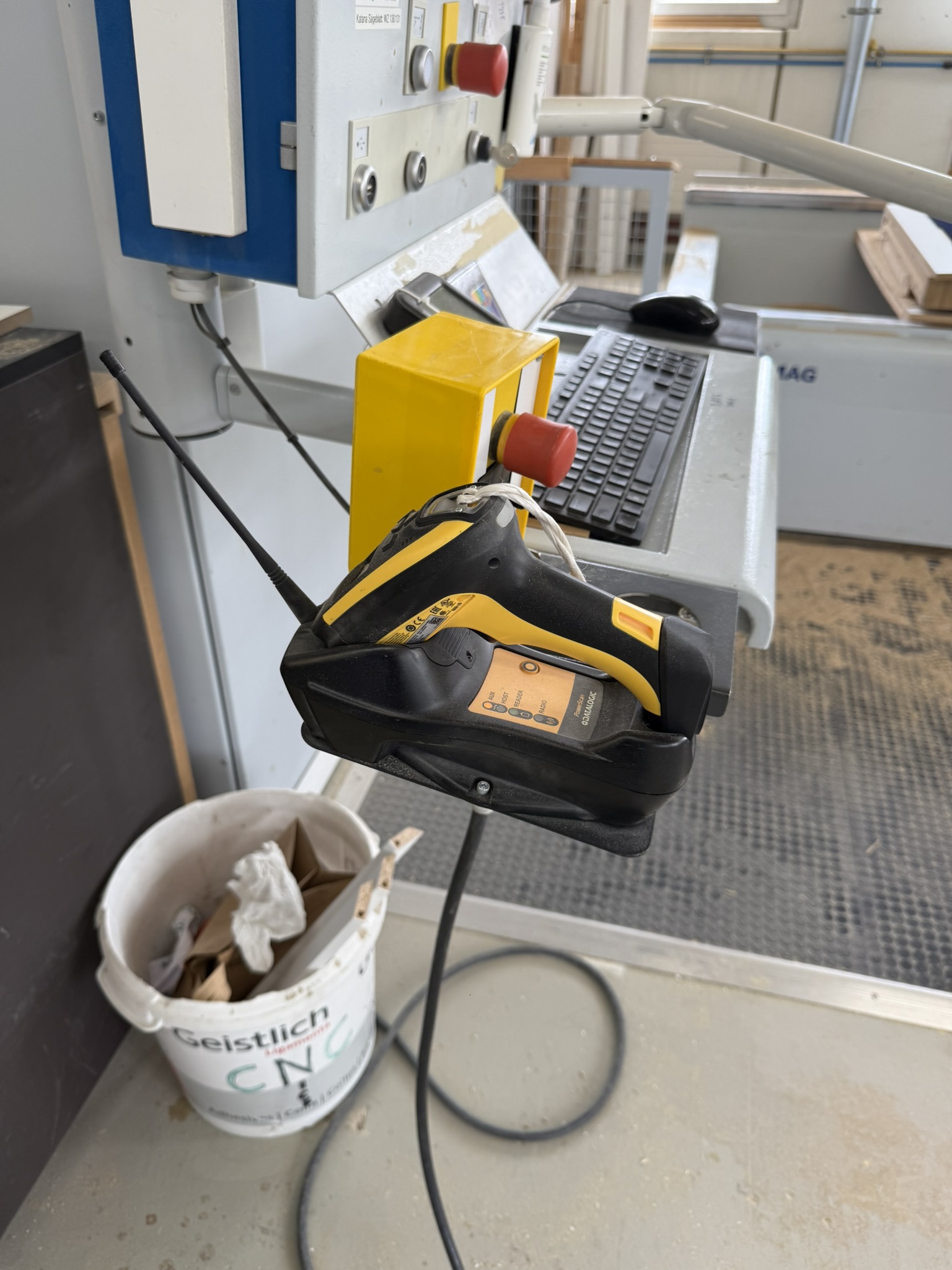

Steuerung: POWERCONTROL PC85 mit STEUERUNGSSYSTEM SPS; WoodWop Version 8.0
WOODWOP-CAD/CAM-SCHNITTSTELLE STANDARD
DOKU.- UND STEUERUNGSTEXTE: DEUTSCH
Lieferung ausschließlich abgebildeter Werkzeuge und HSK-Aufnahmen!
