Description

5-Achs CNC Portal-Maschine mit MPU-Bohrkopf ; 15 kW Spindel und 18-fach WZW, SPEED PACK

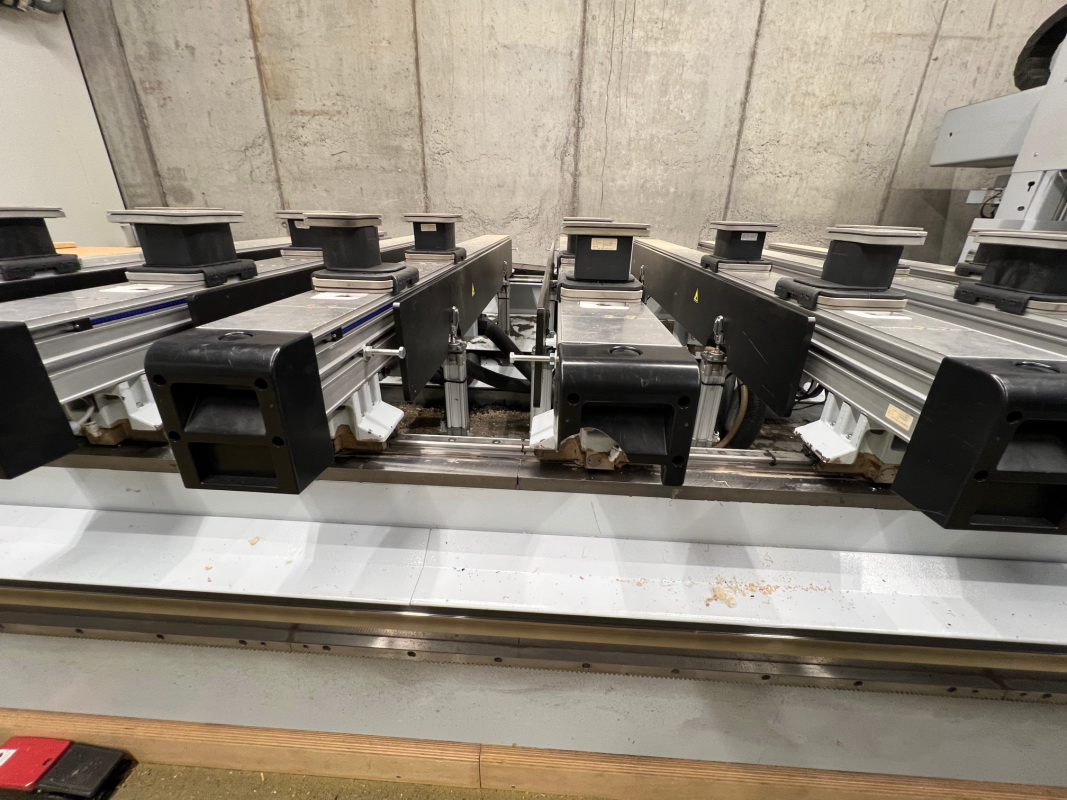

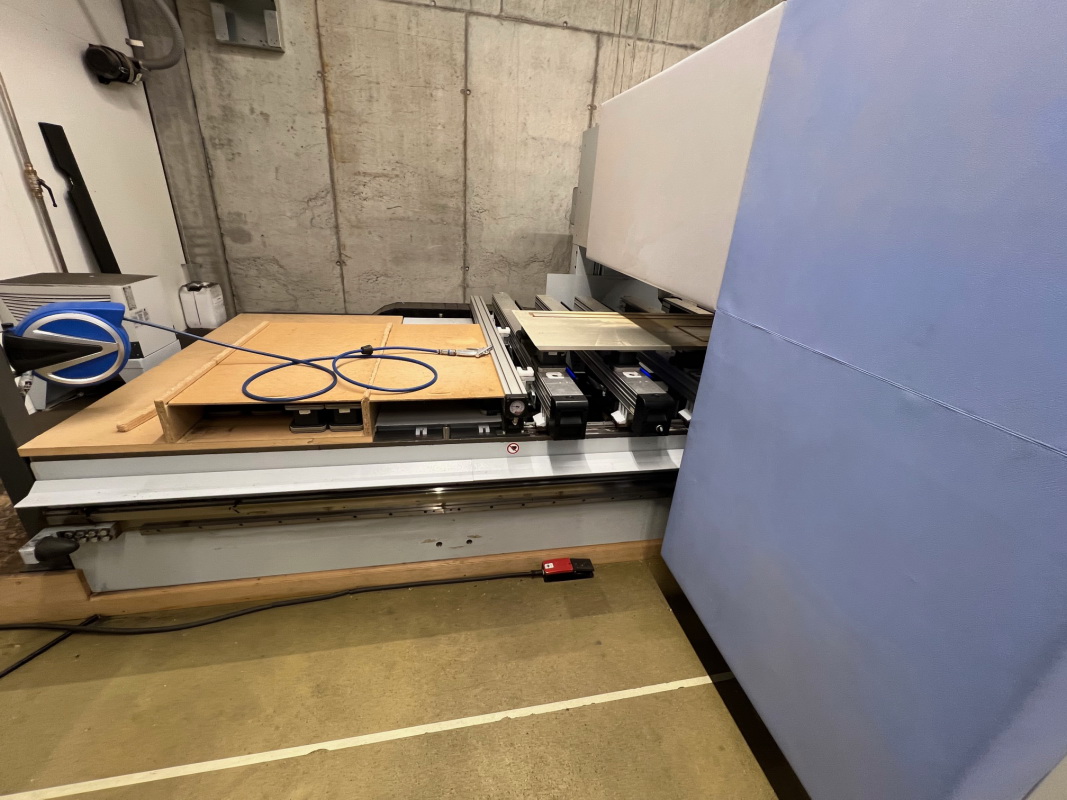

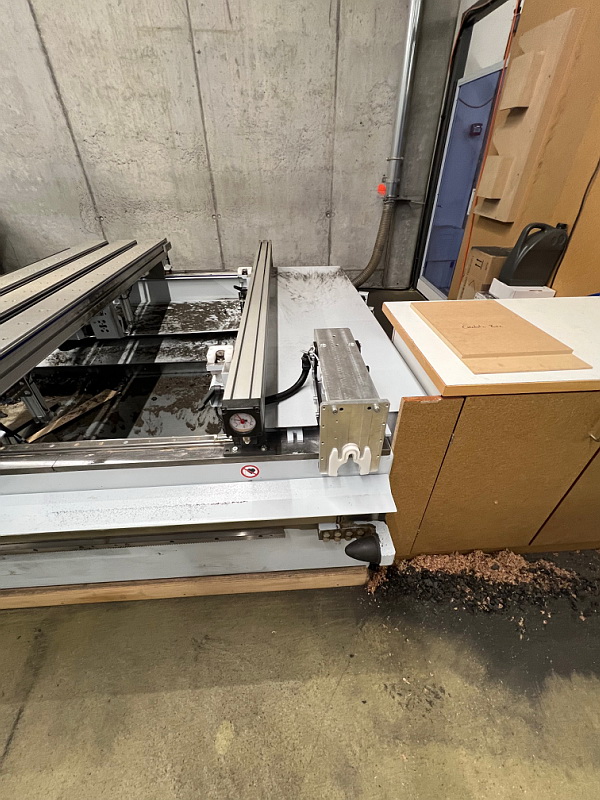

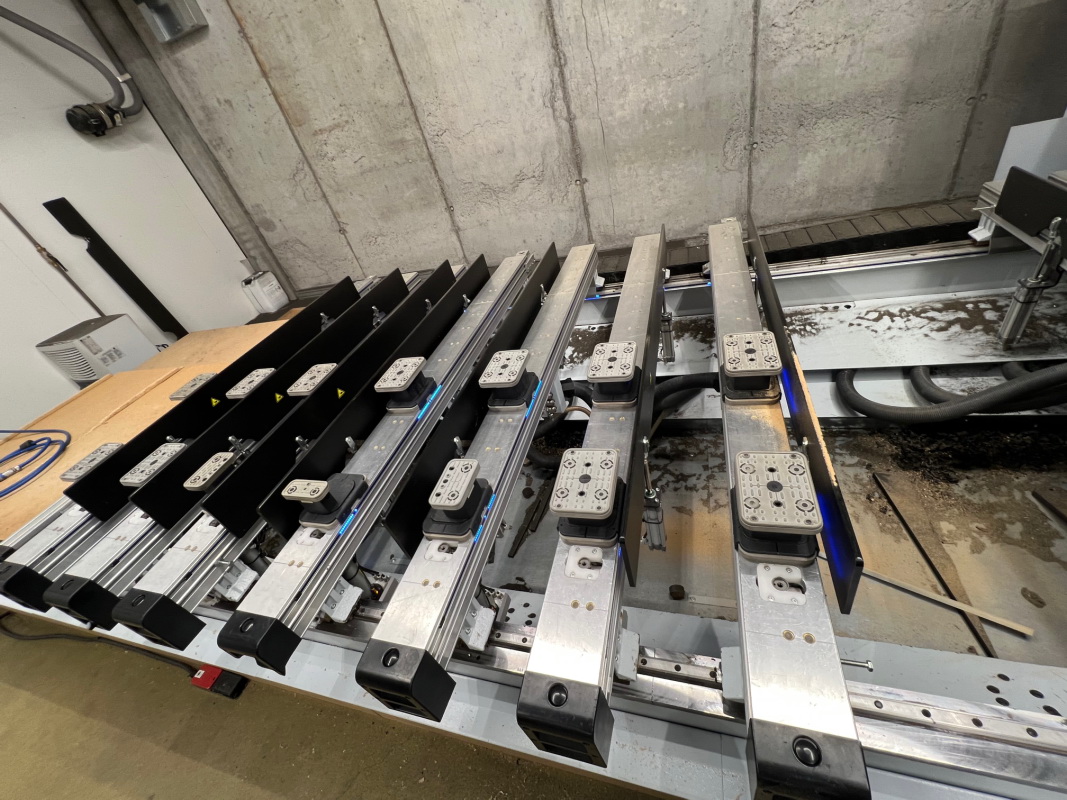

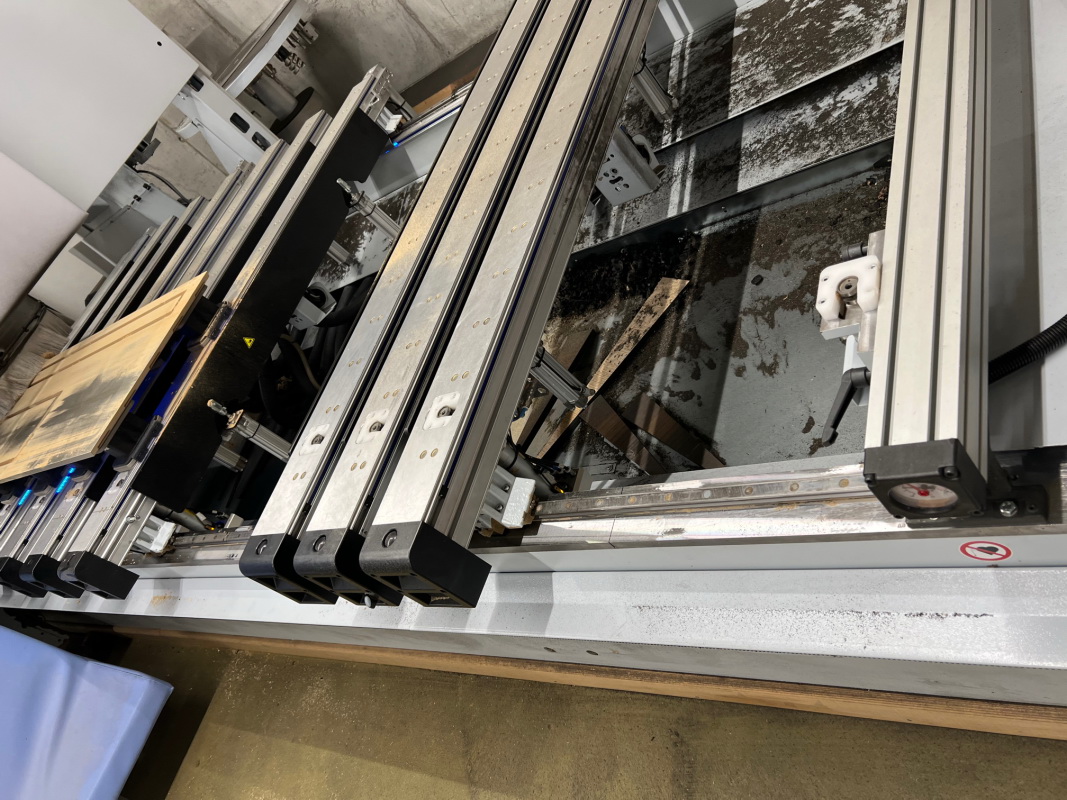

Konsolentisch mit 10 verschiebbaren Konsolen, je 2 Saugern, Seiten- und Längsanschlagbolzen,
LED Positionsanzeige für Vakuumsauger
14* für Deckschichtüberstand;
10 Stk Aushubschienen, Anschluß für Power-Clamp, Vakuumanschluß für Schablonen
WERKSTÜCKPARAMETER:
– Werkstücklängen max:
Alle Aggregate ¦ Einzel 4000 mm max. 2250 mm
Pendel 4175 mm max. 2250 mm
WZ-Durchm. 25 mm: Einzel 4175 mm
Pendel 2250 mm min. 500 mm
-Werkstückbreite: Anschlag vorn: 1450mm alle Aggregate/ 1675 mm bei WZdrm 25mm
Anschlag hinten bis 1900 mm
– Werkstückdicke:
– Max. 300 mm inklusive Spannmittel
– Bis max. 60 mm mit Standardspanner
SICHERHEITS- UND SCHUTZEINRICHTUNGEN:EG-Konform; SICHERHEITSABSCHRANKUNG RECHTS MIT TÜRE
Supportbestückung:

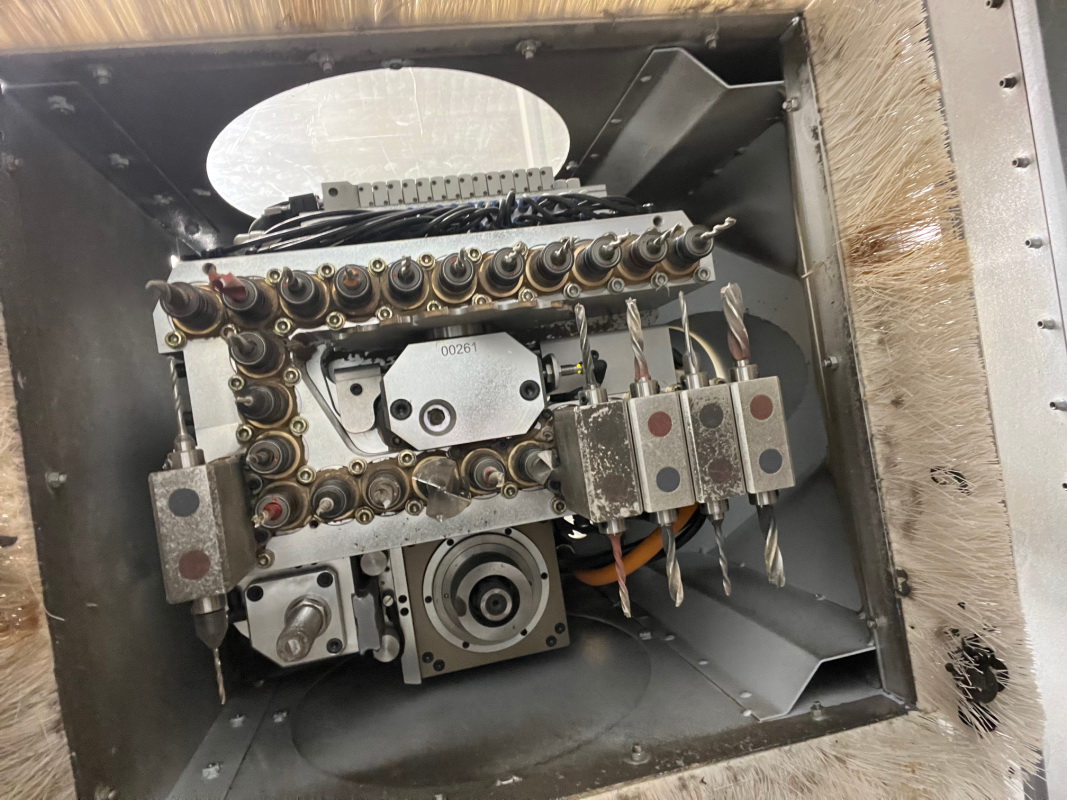

BOHRKOPF 30 SPINDELN: V20 / H10/ S360° „MPU“
10 HORIZONTALE SPINDELN
NUT- UND TRENNSÄGE
ANBAUFRÄSSPINDEL 6 KW FÜR BOHRKOPF MPU
BOHR-/FRAESAGGREGAT 4-SPINDELN F. WZ-WECHSLER

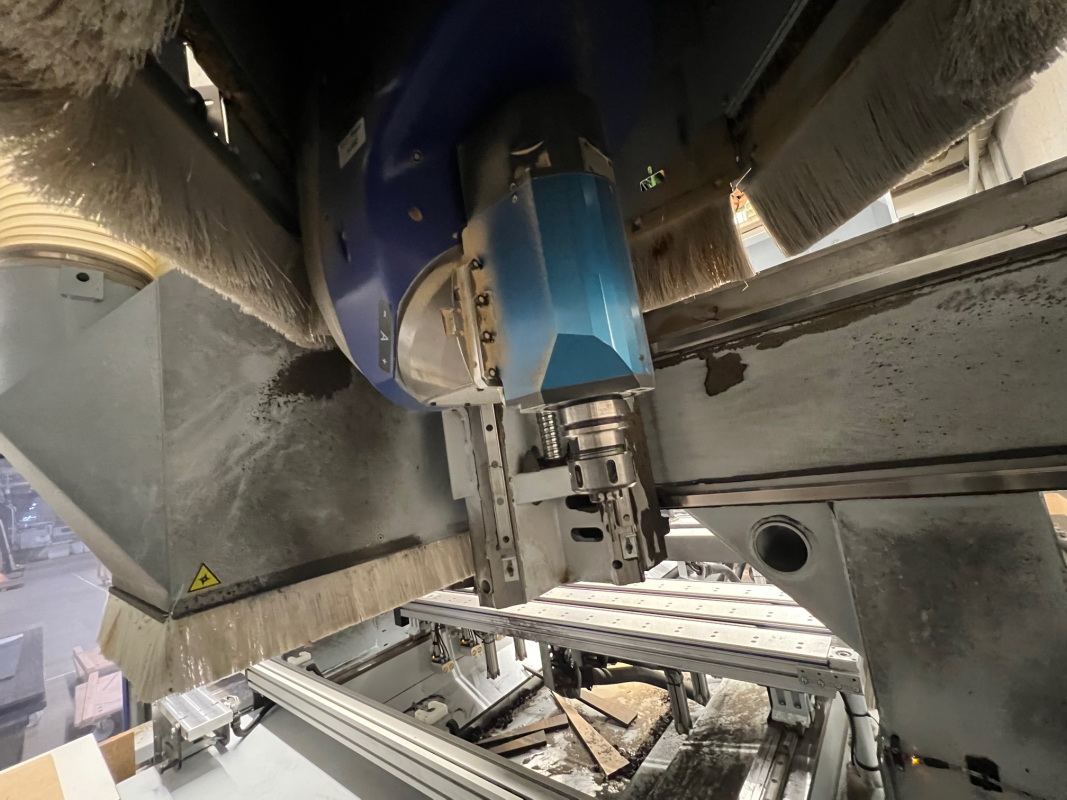

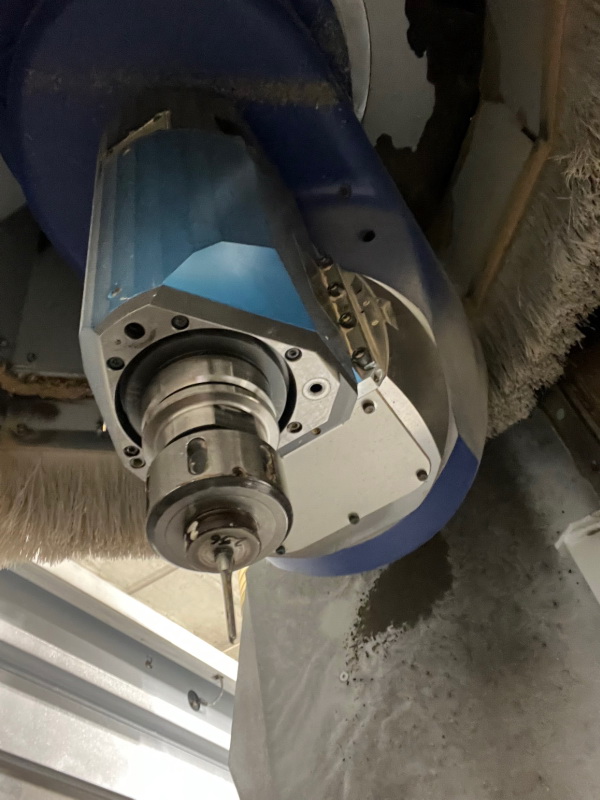

BEARBEITUNGSSPINDEL 15 KW DRIVE5C+
AGGREGATESCHNITTSTELLE DRIVE5C+
MESSTASTER WZ-WECHSLER
SOFTWARE LAGEVERMESSUNG CNC-KOORDINATENDREHUNG
WERKZEUGÜBERGABEPLATZ
TELLERWECHSLER 18-FACH D=130 UNTEN
PICKUP-PLATZ FÜR SÄGEBLATT 350 MM F. DRIVE5(C)+
KÜHLMITTELBEHÄLTER FÜR BEARBEITUNGSSPINDEL
VAKUUMPUMPE 300/360 M3/H

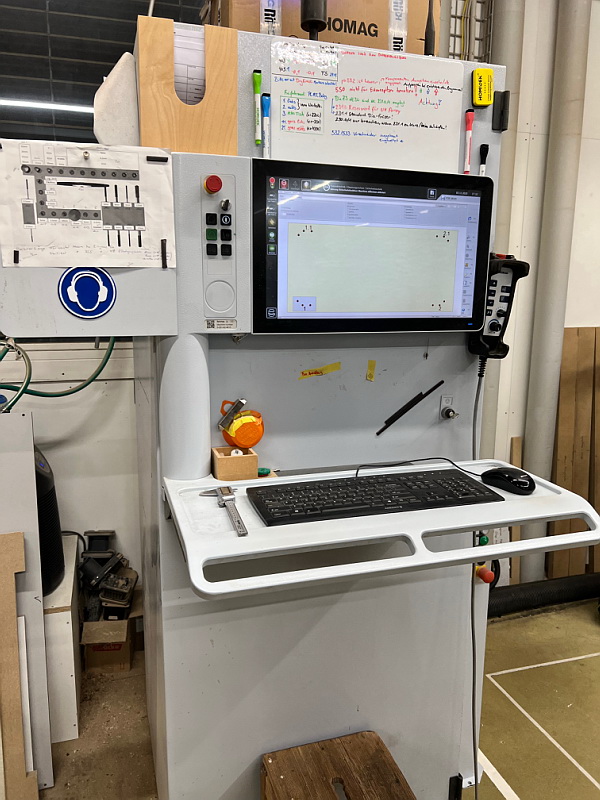

Steuerung: POWERCONTROL PC85 mit STEUERUNGSSYSTEM POWERTOUCH; IPC POWERPACK,
BEDIENSÄULE FÜR PROGRAMMSTART; KAMERASYSTEM MIT TABLET PC

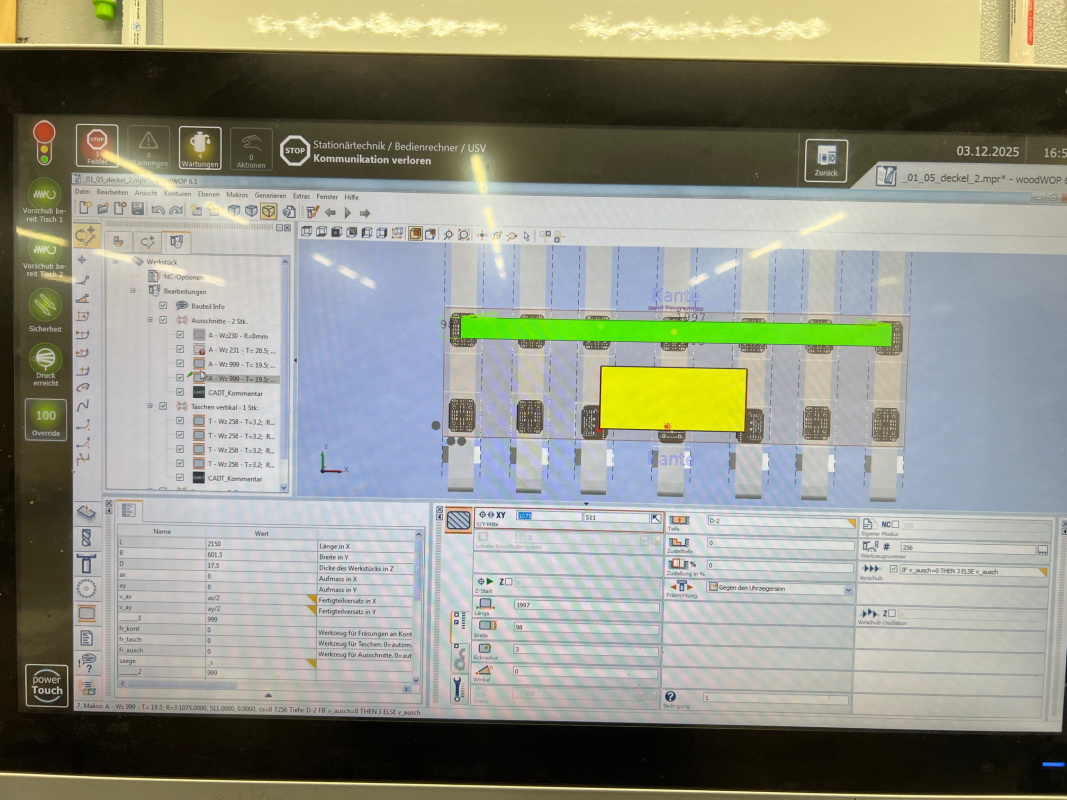

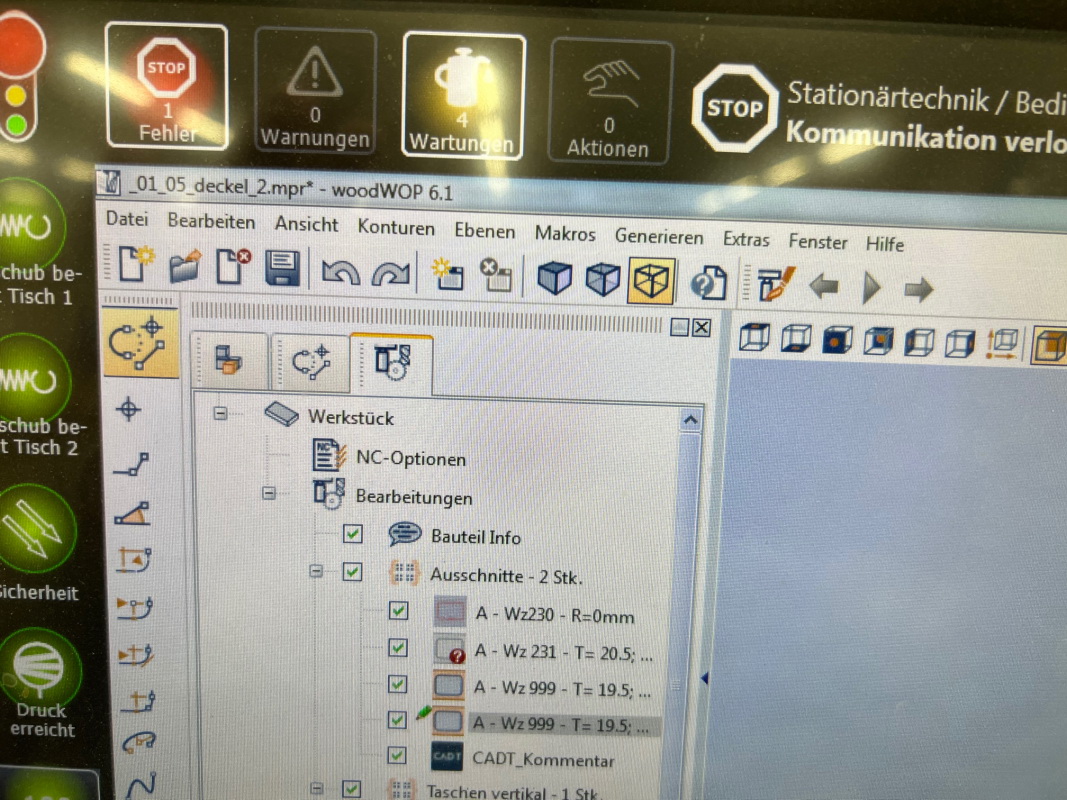

WOODWOP-CAD/CAM-SCHNITTSTELLE STANDARD
DOKU.- UND STEUERUNGSTEXTE: DEUTSCH
Lieferung ausschließlich abgebildeter Werkzeuge und HSK-Aufnahmen!
