Description

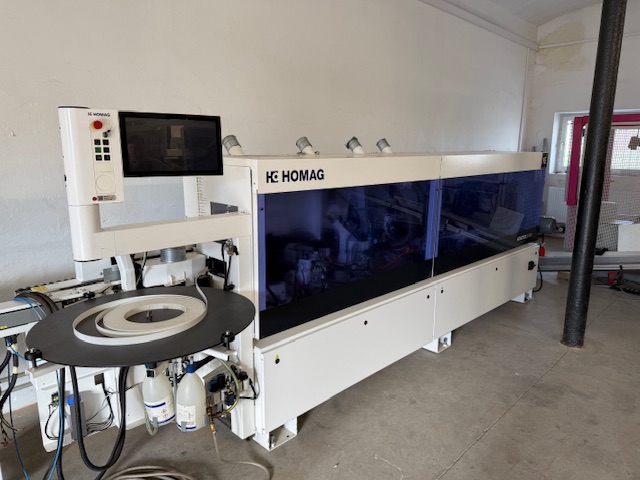

Einseitige Kantenanleimmaschine in Rechtsausführung zur Schmelzkleberverleimung.
MODELL: Modell KDF 440C + TFU140
1. GRUNDMASCHINE:
Maschinenständer durchgehend, Lärmschutzausstattung, mit Einzelabsaugung für
Fügeteil und Aggregate
Arbeitshöhe ¦ 950 mm
Pneumatik Anschluss ¦ min. 6 bar
Maschinenlänge ¦ 4605 mm
2. WERKSTÜCK- UND KANTENPARAMETER:
– Werkstückbreite min:
– Bei Werkstückdicke 8-22mm ¦ 70 mm*
– Bei Werkstückdicke 23-40mm ¦ 120 mm*
– Bei Werkstückdicke 41-60mm ¦ 150 mm*
*Abhängig von der Werkstücklänge
– Werkstücküberstand ¦ 38 mm
– Werkstückdicke ¦ 60 mm
– Kantenhöhe max.= Werkstückhöhe ¦ + 5 mm
– Kantenmaterial Rolle ¦ 0,3 – 3 mm
– Kantenquerschnitt max.
– Bei PVC ¦ 135 mm²
– Bei Furnier ¦ 100 mm²
– Rollendurchmesser max. ¦ 830 mm
– Kantenmaterial Streifen ¦ 0,4-5,0 mm
– Kantenquerschnitt max.
– Bei Streifen ¦ 135 mm²
AUSSTATTUNGSPAKETE
WERKZEUGSATZ R = 2 MM
BASIC PAKET V
EINLAUFLINEAL
WERKSTÜCKAUFLAGE KUGELHÜLSE
KONSTANTER VORSCHUB 11M/MIN.
KETTENBAHN-ZENTRALSCHMIERUNG MANUELL
ROLLENOBERDRUCK
HÖHENVERSTELLUNG MANUELL X10 – X70
FÜGEFRÄSAGGREGAT 2 X 1,4 KW 200 HZ
KANTE ANLEIMEN
STANDARD-AUFTRAGSEINHEIT GLEICHLAUF
– Schnellwechselbare Auftragseinheit
BECKENBESCHICHTUNG FÜR EVA/PU SCHMELZKLEBER
LEIMBEHÄLTERVERSTELLUNG MANUELL
KANTENDICKE BIS 3 MM
DRUCKZONE MIT 2 NACHDRUCKROLLEN S-200
VERSTELLUNG AUF KANTENDICKE PNEUMATISCH

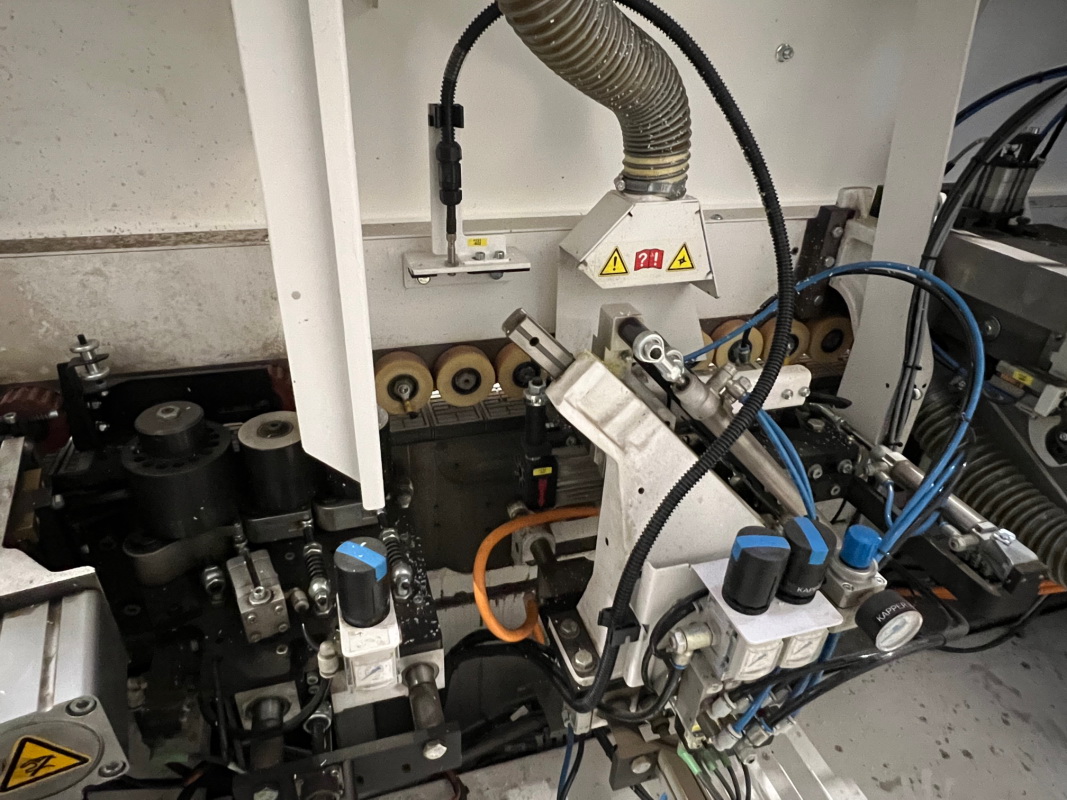

KAPPAGGREGAT 2 X 0,22 KW
– Ausgestattet mit 2 Motoren, je 0,22 kW,
PNEUMATIKVERSTELLUNG KAPPEN FASE/GERADE
FRÄSAGGREGAT
FORMFRÄSAGGREGAT 1 X 0,35 KW
PNEUM. 2-PUNKTVERSTELLUNG RADIUS/FASE
KONSTRUKTIONSBÖDEN
– Zur vertikalen Eckenbearbeitung von Konstruktions- oder Einlegeböden,
PROFILZIEHKLINGE ZK6420
PNEUM. VERSTELLUNG ZIEHKLINGE

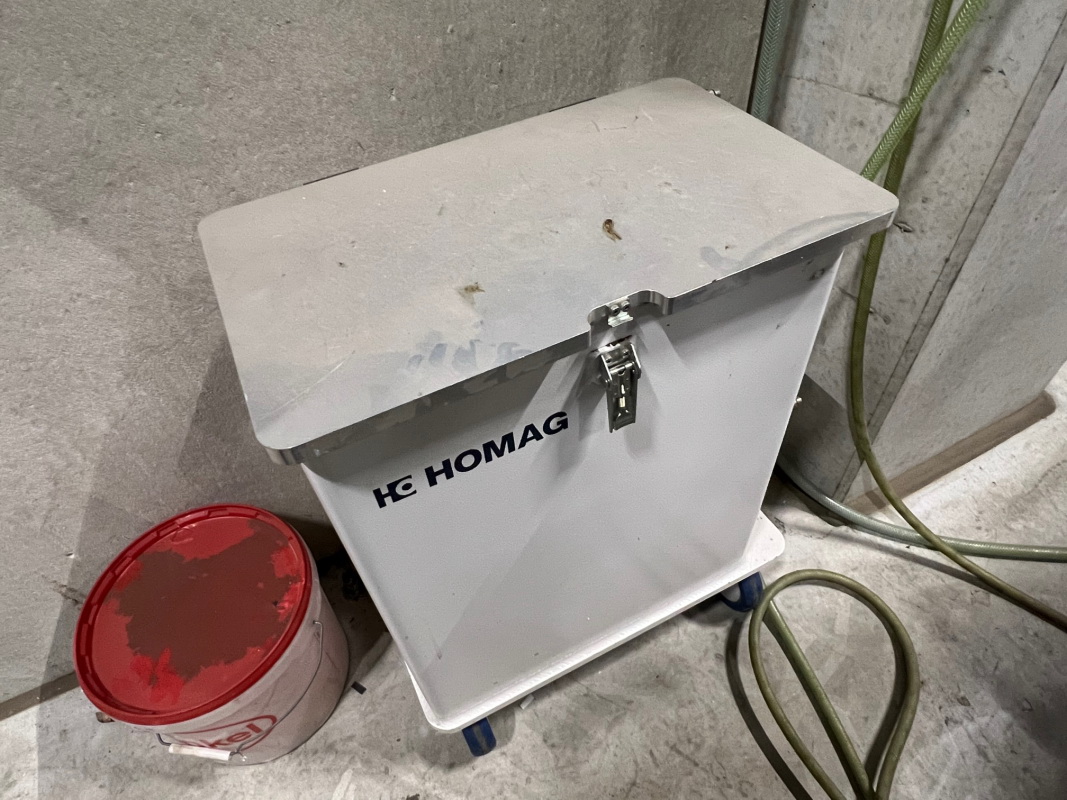

SPÄNEFANGKASTEN
LEIMFUGENZIEHKLINGE
SCHWABBELAGGREGAT 2 MOTOREN
STEUERUNGSSYSTEM EASYTOUCH
